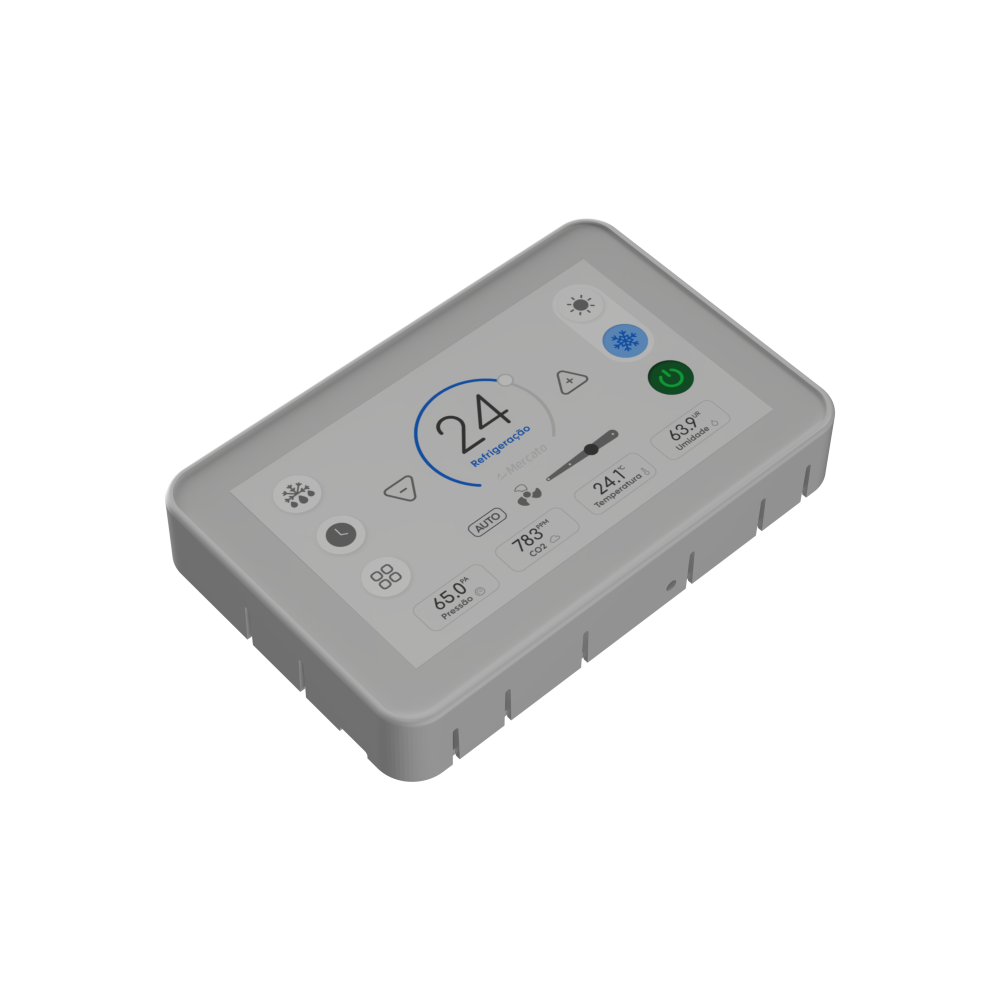

MA-MRC-CO2-W-220 — Controlador ambiente touch de 5 polegadas com CO2 e VOC, gabinete branco, alimentação 220 V

O que muda entre as versões do MA-MRC?

O código combina três escolhas: presença dos sensores de CO2 e VOC, cor do gabinete (W para branco, B para preto) e tensão de alimentação (24 ou 220). O MA-MRC-CO2-W-220 é a versão com sensores de CO2 e VOC, com gabinete branco e alimentação em 220 V. O controle, as entradas e saídas e a comunicação são iguais em todas as versões.

Para que servem os sensores de CO2 e VOC do MA-MRC-CO2-W-220?

Eles medem compostos orgânicos voláteis e CO2 equivalente no ambiente, permitindo que o MA-MRC-CO2-W-220 module a ventilação por demanda — mais ar quando o quarto está ocupado, menos quando está vazio. A precisão é de ±20 µg/m³ + 15% para TVOC e ±25% típica para eCO2.

Em que aplicações o MA-MRC-CO2-W-220 é usado?

A aplicação principal são quartos de hotéis e hospitais, controlando fancoil ou UTA hidrônica. O MA-MRC-CO2-W-220 também integra sistemas VRV/VRF e atende ambientes corporativos em que a interface precisa ficar acessível ao usuário final. A interface está disponível em português, inglês e espanhol.

O MA-MRC-CO2-W-220 tem certificação UL?

Sim. O MA-MRC-CO2-W-220 atende às normas UL 60730-1 e CSA E60730-1, ambas na 5ª edição, e está listado sob o número de arquivo E553086. É classificado como controle operacional tipo 1, por sensoriamento de temperatura.

Quais entradas e saídas o MA-MRC-CO2-W-220 oferece?

O MA-MRC-CO2-W-220 tem 6 saídas digitais a relé (0,4 A @ 30 Vca pilot duty, com varistor), 3 saídas analógicas de tensão 0/2-10V com resolução de 13 bits e carga máxima de 5 mA, e 3 entradas universais em contato seco, NTC 10k Tipo II ou III, tensão ou corrente.

As entradas e saídas do MA-MRC-CO2-W-220 têm função fixa?

Não. Nenhuma entrada ou saída tem função predefinida. Cada função de controle é mapeada para o ponto desejado pelos menus de configuração, e uma função mapeada como zero simplesmente não é acionada. É o que permite adaptar o mesmo equipamento a máquinas diferentes.

Como o MA-MRC-CO2-W-220 economiza energia em quartos de hotel?

Por três funções combinadas: controle de ocupação, que reduz a operação quando o quarto está vazio; proteção de janela aberta, que bloqueia o controle enquanto a janela permanece aberta; e desligamento mestre da iluminação, vinculado ao mesmo sinal de ocupação.

O MA-MRC-CO2-W-220 controla vazão de ar?

Sim, com ventiladores VFD ou EC, mas é preciso um sensor externo de pressão diferencial — o MA-MRC-CO2-W-220 não tem sensor de pressão integrado. A vazão é calculada pela raiz quadrada da pressão multiplicada pelo fator K, e um PID interno atua sobre a saída analógica do ventilador.

Que tipos de válvula o MA-MRC-CO2-W-220 aciona?

O MA-MRC-CO2-W-220 opera válvulas on-off, por saída digital; proporcionais, por saída analógica; e float, por duas saídas digitais, uma para abrir e outra para fechar. Nas válvulas float, o tempo de curso é configurado e o controlador executa um referenciamento a cada reinício.

O MA-MRC-CO2-W-220 aceita sensor de temperatura externo?

Sim. Além do sensor interno, habilitado por padrão, é possível mapear um NTC externo em uma das entradas universais — útil em ambientes grandes. Com os dois habilitados, a temperatura ambiente pode ser calculada pelo valor mínimo, médio ou máximo. O mesmo vale para umidade.

Como o MA-MRC-CO2-W-220 é alimentado?

O MA-MRC-CO2-W-220 acompanha uma fonte externa classe 2 que converte a tensão de linha para 24 V. O termostato opera em 24 Vca ±20% ou 19 a 30 Vcc, com consumo de 4 VA. Em instalações nos EUA e Canadá, a fonte não pode ficar na mesma caixa de passagem do termostato; em outros países, consulte as normas locais.

Como o MA-MRC-CO2-W-220 é instalado?

O MA-MRC-CO2-W-220 mede 144 x 94 x 23 mm e é fixado sobre caixa de embutir 4×2 polegadas instalada na horizontal. A placa traseira se destaca do gabinete girando o parafuso de trava inferior no sentido anti-horário. A instalação é interna e deve evitar o fluxo de ar direto do ar-condicionado, que falseia os sensores.

Como deve ser feita a ligação da rede RS485 do MA-MRC-CO2-W-220?

A porta RS485 não é isolada. Use par trançado blindado, com as conexões encadeadas de equipamento em equipamento, evitando topologias em barramento e estrela. Em redes longas, pode ser necessária terminação com resistores de 120 Ω / 0,5 W, apenas nas duas extremidades.
