MMC-P — Controlador configurável para fancoletes e fancoils hidrônicos com controle de vazão de ar integrado

Em que tipos de equipamento o controlador MMC-P pode ser usado?

O MMC-P atende fancoletes e fancoils hidrônicos, incluindo máquinas tipo cassete, com destaque para as aplicações em que a vazão de ar precisa ser medida ou mantida constante. Cobre também temperatura e umidade do ambiente, vazão de água gelada e quente, resistências e renovação de ar por CO2.

Qual é a diferença entre o MMC-P e o MMC?

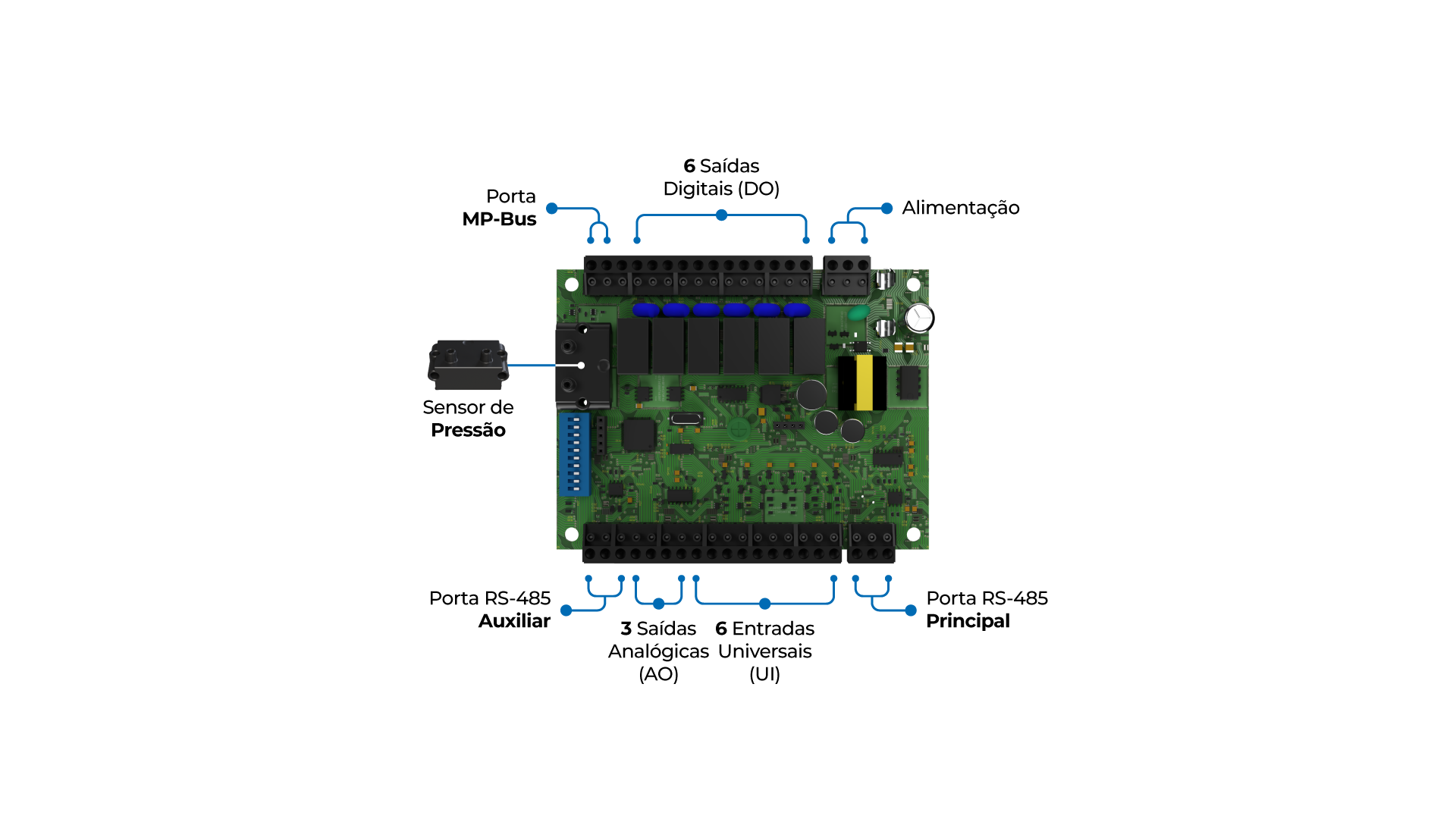

O MMC-P é a versão do MMC com sensor de pressão diferencial de 500 Pa integrado à placa, para controle de vazão de ar. Fora esse sensor, os dois têm o mesmo hardware, as mesmas portas e as mesmas lógicas de controle.

Como o MMC-P mede e controla a vazão de ar?

O sensor integrado do MMC-P mede a pressão diferencial no duto e o controlador converte essa pressão em vazão usando o fator K. Com esse valor, um algoritmo PID ajusta o sinal de velocidade do ventilador por uma saída analógica, mantendo a vazão no setpoint.

O que é o fator K e de onde ele vem?

O fator K é, por definição, a vazão correspondente a uma pressão diferencial de 1 Pa. Ele vem do manual do fabricante do duto e já considera a área da seção e o ganho do tubo de pitot usado na medição. Em alguns casos é preciso converter as unidades para pressão em Pa e vazão em m³/h.

O MMC-P entrega a vazão em m³/h ou em CFM?

Nos dois. O MMC-P calcula a vazão em m³/h por padrão; para trabalhar em CFM, basta ajustar a escala do fator K. A pressão diferencial e a vazão ficam disponíveis ao BMS como pontos de leitura, cada uma com seu indicador de validade da medição.

Qual é a faixa e a exatidão do sensor de pressão do MMC-P?

O sensor de pressão diferencial do MMC-P opera até 500 Pa, é sem polaridade e tem exatidão de 3%, com exatidão de zero de 0,1 Pa. Ele é integrado à placa, então não ocupa nenhuma das 6 entradas universais do controlador.

Quando escolher o MMC-P em vez do MFC?

O MMC-P é a escolha para fancoletes e fancoils hidrônicos com controle de vazão de ar, especialmente quando o projeto usa atuadores ou sensores Belimo. O MFC atende climatizadores de ar em geral que exigem mais entradas universais (8 contra 6 do MMC-P), umidificação ou ciclo entálpico/economizador.

O MMC-P possui porta Ethernet?

Não. O MMC-P integra-se ao BMS por rede RS485, em Modbus RTU ou BACnet MS/TP. Para integração direta por Ethernet, o modelo indicado da linha Climate é o MFC-ETH.

O MMC-P comunica em Modbus e BACnet ao mesmo tempo?

Não simultaneamente. A porta RS485 principal do MMC-P opera em Modbus RTU ou em BACnet MS/TP, selecionado pela chave 1 do DIP switch. Como a troca é feita no próprio equipamento, o mesmo MMC-P atende projetos com BMS de qualquer um dos dois padrões.

Quais sensores são compatíveis com o MMC-P?

As 6 entradas universais do MMC-P aceitam contato seco, sensores NTC 10k @ 25 °C nas curvas Tipo II ou Tipo III, tensão 0-10V ou 2-10V e corrente 4-20 mA ou 0-20 mA. Sensores que precisam de alimentação externa podem usar o borne +24V do próprio controlador, até 120 mA.

O MMC-P funciona com atuadores e sensores Belimo?

Sim. O MMC-P tem porta dedicada ao barramento Belimo MP-BUS, que conecta até 8 equipamentos Belimo (16 na nova geração) por 2 fios. São suportados os perfis RS (room sensor) e ROU (room operator unit); para outros perfis, consulte o suporte técnico da Mercato.

Como se configura o MMC-P?

O endereçamento é feito na chave DIP do próprio MMC-P, sem software: chave 1 para o protocolo, chaves 2 e 3 para a velocidade e chaves 4 a 10 para o endereço em binário. As demais configurações, incluindo o fator K do duto e os PIDs, são feitas pelo software MConfig.

Onde encontrar a última versão de firmware do MMC-P e como atualizá-la?

O firmware mais recente e a documentação completa do MMC-P ficam nesta própria página, nos campos de Documentação e de Software e Firmware. Para atualizar é necessário o software Firmware Update junto do arquivo de firmware. O procedimento para colocar o MMC-P em modo de atualização é [A produzir].
