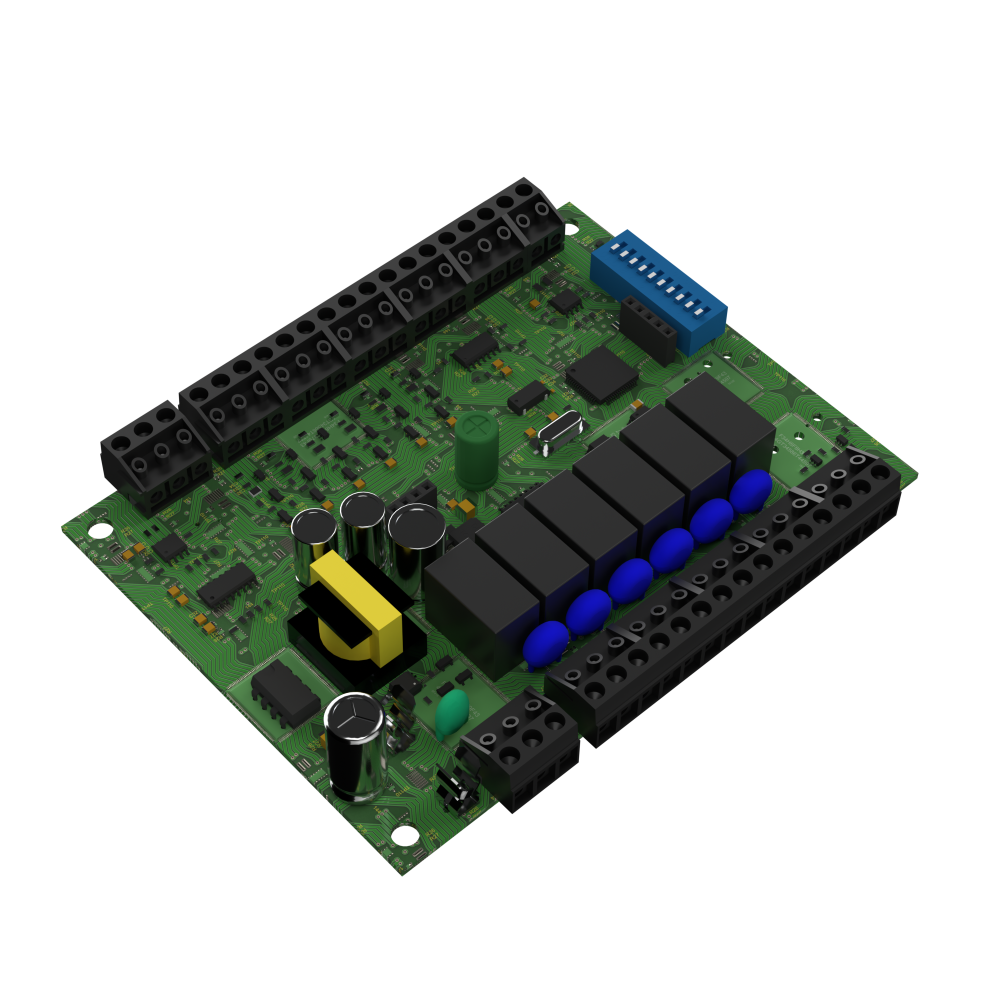

MCP15 — Controlador programável compacto de 15 pontos com MP-BUS Belimo, Modbus e BACnet

Quais são os 15 pontos de entrada e saída do MCP15?

O MCP15 tem 6 entradas universais, 6 saídas digitais a relé e 3 saídas analógicas de tensão. Além desses 15 pontos, o controlador disponibiliza um borne de +24V para alimentar sensores externos, limitado a 120 mA.

Qual é a diferença entre o MCP15 e o MCP15-P?

O MCP15-P é a versão do MCP15 com sensor de pressão diferencial de 0 a 500 Pa integrado à placa, para medição de vazão de ar. Fora esse sensor, os dois têm o mesmo hardware de entradas e saídas, as mesmas portas de comunicação e a mesma programação por MPROG.

Como o MCP15 é programado?

O MCP15 é programado pela ferramenta MPROG, em linguagem gráfica de blocos da linha Climate PRO. A conexão é feita pela porta RS485 principal, depois que protocolo, velocidade e endereço estiverem definidos nas chaves DIP do equipamento.

Quais sinais as entradas universais do MCP15 aceitam?

Cada uma das 6 entradas universais do MCP15 é configurável entre contato seco, sensor NTC 10k @ 25 °C nas curvas Tipo II ou Tipo III, tensão 0-10V ou 2-10V e corrente 0-20 mA ou 4-20 mA. Em modo NTC, a faixa de medição vai de -20 a 100 °C.

Que cargas as saídas do MCP15 acionam?

As 6 saídas digitais do MCP15 são a relé e acionam cargas de até 2 A em 250 Vac, com proteção interna por varistor para cargas indutivas. As 3 saídas analógicas são de tensão, configuráveis em 0-10V ou 2-10V, com impedância mínima de carga de 500 ohms.

Para que servem as duas portas RS485 do MCP15?

A porta principal do MCP15 é isolada e destinada à rede de automação, aceitando até 256 dispositivos sem repetidor; ela também é usada para programação e atualização de firmware. A auxiliar não é isolada e serve a expansões locais, como o display remoto MDR.

O MCP15 pode ser mestre Modbus?

Sim. A porta RS485 principal do MCP15 opera em Modbus RTU tanto como mestre quanto como escravo, ou em BACnet MS/TP. A porta auxiliar também aceita Modbus mestre, Modbus escravo, BACnet MS/TP e o protocolo Climate.

O MCP15 funciona com atuadores e sensores Belimo?

Sim. O MCP15 tem porta Belimo MP-BUS, que conecta até 16 atuadores, válvulas e sensores Belimo por apenas 2 fios, nos terminais BUS e GND. A ferramenta MPROG traz blocos dedicados para a integração com esses periféricos.

Quando escolher o MCP15 em vez do MCP17-PRO ou do MCP18-PRO?

O MCP15 é o modelo compacto, com 6 entradas universais, indicado quando a contagem de pontos da máquina cabe nele. O MCP17-PRO e o MCP18-PRO têm 8 entradas universais, e o MCP18-PRO ainda acrescenta uma quarta saída analógica.

O MCP15 tem porta Ethernet?

Não. O MCP15 integra-se ao BMS por rede RS485, em Modbus RTU ou BACnet MS/TP. Para integração direta por Ethernet, os modelos indicados da linha Climate PRO são o MCP17-PRO-ETH e o MCP18-PRO-ETH.

Como configurar o protocolo, a velocidade e o endereço do MCP15?

Pelas chaves DIP do próprio MCP15, sem software: a chave 1 seleciona o protocolo da porta RS485 principal, as chaves 2 e 3 a velocidade de comunicação e as demais formam o endereço em binário — endereço Modbus escravo ou MAC MS/TP no BACnet.

Como deve ser feita a ligação da rede RS485 do MCP15?

A rede deve ser encadeada (daisy chain), evitando derivações em “T”. Use cabo de par trançado e blindado, com a blindagem aterrada nos dois lados. Em redes longas pode ser necessário terminação com resistor de 120 Ω / 0,5 W, apenas nas duas extremidades.

Como atualizar o firmware do MCP15?

A atualização é feita pela porta RS485 principal, com um conversor RS485 ligado ao PC e a ferramenta FirmwareUpdate. Atenção ao tempo: o MCP15 permanece em modo de atualização apenas nos 3 segundos iniciais após ser energizado, e o processo precisa ser iniciado na ferramenta dentro dessa janela.
