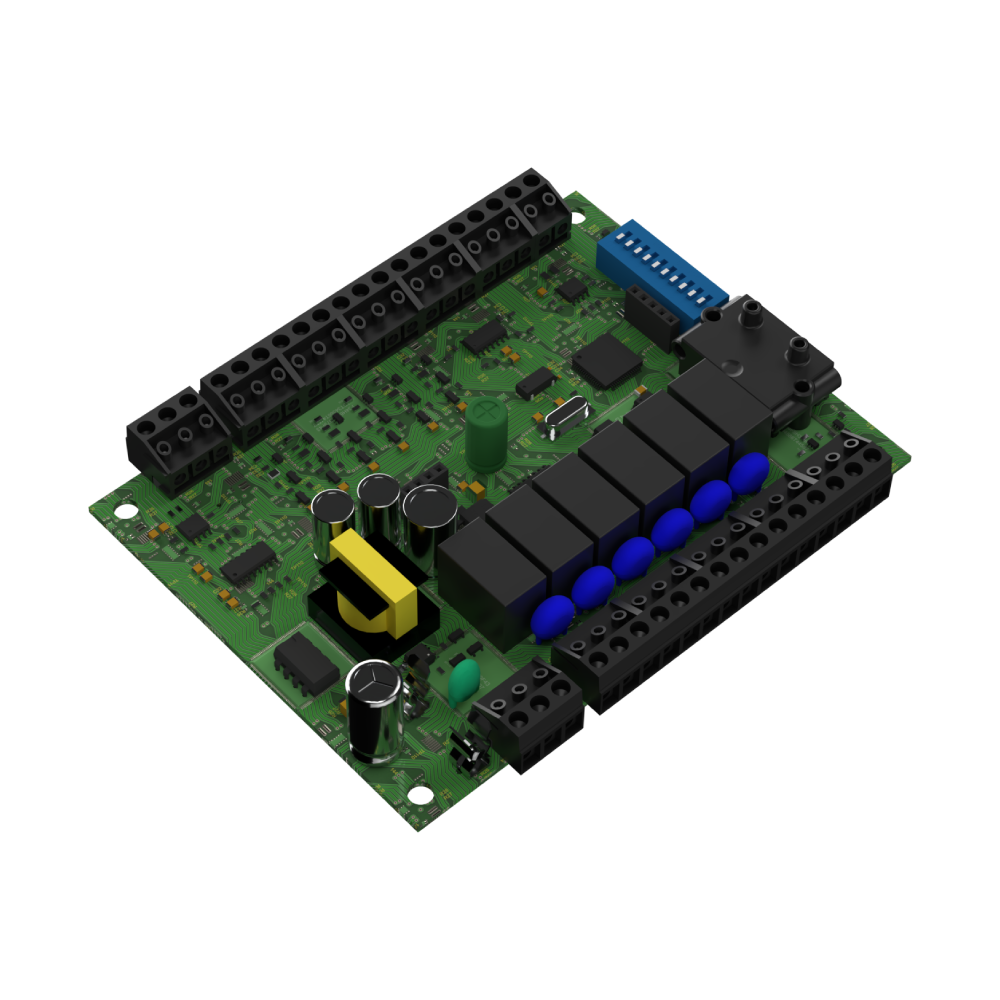

MCP15-P — Controlador programável de 15 pontos com sensor de pressão integrado para medição de vazão

Qual é a diferença entre o MCP15-P e o MCP15?

O MCP15-P é a versão do MCP15 com sensor de pressão diferencial de 0 a 500 Pa integrado à placa, para medição de vazão de ar. Fora esse sensor, os dois têm o mesmo hardware de entradas e saídas, as mesmas portas de comunicação e a mesma programação por MPROG.

Como o MCP15-P mede a vazão de ar?

O sensor integrado do MCP15-P mede a pressão diferencial da máquina e a disponibiliza no MPROG como mais uma entrada analógica. A conversão para vazão de ar é feita pelo bloco pronto PRESS_TO_FLOW, sem que você precise montar a equação na lógica.

Como se conectam as mangueiras de pressão no MCP15-P?

As mangueiras da tomada de pressão são conectadas diretamente no sensor existente na placa do MCP15-P, e recomenda-se o uso de filtros. O sensor não tem polaridade e mede nos dois sentidos de fluxo, então não há ordem obrigatória entre as tomadas.

Qual é a faixa do sensor de pressão do MCP15-P?

O sensor de pressão diferencial do MCP15-P opera de 0 a 500 Pa. Por ser integrado à placa, ele não ocupa nenhuma das 6 entradas universais do controlador, que continuam livres para os sensores da aplicação.

Quais são os 15 pontos de entrada e saída do MCP15-P?

O MCP15-P tem 6 entradas universais, 6 saídas digitais a relé e 3 saídas analógicas de tensão. Além desses 15 pontos, o controlador disponibiliza um borne de +24V para alimentar sensores externos, limitado a 120 mA.

Como o MCP15-P é programado?

O MCP15-P é programado pela ferramenta MPROG, em linguagem gráfica de blocos da linha Climate PRO. A conexão é feita pela porta RS485 principal, depois que protocolo, velocidade e endereço estiverem definidos nas chaves DIP do equipamento.

Quais sinais as entradas universais do MCP15-P aceitam?

Cada uma das 6 entradas universais do MCP15-P é configurável entre contato seco, sensor NTC 10k @ 25 °C nas curvas Tipo II ou Tipo III, tensão 0-10V ou 2-10V e corrente 0-20 mA ou 4-20 mA. Em modo NTC, a faixa de medição vai de -20 a 100 °C.

Que cargas as saídas do MCP15-P acionam?

As 6 saídas digitais do MCP15-P são a relé e acionam cargas de até 2 A em 250 Vac, com proteção interna por varistor para cargas indutivas. As 3 saídas analógicas são de tensão, configuráveis em 0-10V ou 2-10V, com impedância mínima de carga de 500 ohms.

Para que servem as duas portas RS485 do MCP15-P?

A porta principal do MCP15-P é isolada e destinada à rede de automação, aceitando até 256 dispositivos sem repetidor; ela também é usada para programação e atualização de firmware. A auxiliar não é isolada e serve a expansões locais, como o display remoto MDR.

O MCP15-P pode ser mestre Modbus?

Sim. A porta RS485 principal do MCP15-P opera em Modbus RTU tanto como mestre quanto como escravo, ou em BACnet MS/TP. A porta auxiliar também aceita Modbus mestre, Modbus escravo, BACnet MS/TP e o protocolo Climate.

O MCP15-P funciona com atuadores e sensores Belimo?

Sim. O MCP15-P tem porta Belimo MP-BUS, que conecta até 16 atuadores, válvulas e sensores Belimo por apenas 2 fios, nos terminais BUS e GND. A ferramenta MPROG traz blocos dedicados para a integração com esses periféricos.

O MCP15-P tem porta Ethernet?

Não. O MCP15-P integra-se ao BMS por rede RS485, em Modbus RTU ou BACnet MS/TP. Para integração direta por Ethernet, os modelos indicados da linha Climate PRO são o MCP17-PRO-ETH e o MCP18-PRO-ETH.

Como atualizar o firmware do MCP15-P?

A atualização é feita pela porta RS485 principal, com um conversor RS485 ligado ao PC e a ferramenta FirmwareUpdate. Atenção ao tempo: o MCP15-P permanece em modo de atualização apenas nos 3 segundos iniciais após ser energizado, e o processo precisa ser iniciado na ferramenta dentro dessa janela.
