MCA-VF — Controlador de ambiente para viga fria com proteção de condensação, Modbus e BACnet

Em que tipo de sistema o controlador MCA-VF é usado?

O MCA-VF é o controlador de ambiente da linha MCA dedicado a sistemas de viga fria. Ele mede temperatura e umidade no ponto de instalação, modula a válvula de água gelada por saída analógica e protege a serpentina contra condensação.

Como o MCA-VF evita condensação na viga fria?

O MCA-VF usa o sensor de temperatura e umidade incorporado para acompanhar o ponto de orvalho e atua sobre a válvula de água gelada antes que a serpentina condense. A proteção tem dois parâmetros ajustáveis no equipamento: o limite de ponto de orvalho da água e a histerese desse limite.

O MCA-VF tem sensor de umidade ou só de temperatura?

O MCA-VF tem sensor incorporado de temperatura e de umidade relativa. A medição de temperatura tem erro máximo de 1 °C após 30 minutos de estabilização e a de umidade, erro máximo de 3% na faixa de 20 a 80% UR, com tempo de resposta de 10 segundos.

O MCA-VF trata alarme de janela aberta?

Sim. Uma das entradas digitais do MCA-VF pode ser mapeada para o sensor de janela, com atraso configurável para o alarme não disparar em uma abertura momentânea. Outra entrada pode ser mapeada para um sensor de condensação dedicado.

Que tipo de controle de temperatura o MCA-VF faz?

O MCA-VF controla por ponto de operação, com ação proporcional por PID sobre uma válvula proporcional comandada por saída analógica. O PID de refrigeração é ajustável em banda proporcional, banda morta, bias e tempo de atuação, direto no menu do equipamento.

Quantas entradas e saídas tem o MCA-VF?

O MCA-VF tem 1 saída digital a relé (até 250 Vac / 0,5 A, com varistor e configurável como normalmente fechada), 3 saídas analógicas de 0-10V, 2 entradas digitais configuráveis como contato seco ou NTC, e 1 entrada analógica de 0-10V.

Quais sensores externos são compatíveis com o MCA-VF?

As duas entradas digitais do MCA-VF aceitam contato seco ou sensores NTC 10k @ 25 °C nas curvas Tipo II ou Tipo III, com faixa de medição de -40 a 60 °C. A entrada analógica aceita sinal de tensão 0-10V, com impedância de 100k ohms.

Quando escolher o MCA-VF em vez do MCA-TU-COM?

O MCA-VF é para viga fria, com proteção de condensação por ponto de orvalho e três saídas analógicas para modulação. O MCA-TU-COM é o modelo de temperatura e umidade para expansão direta, com seis saídas digitais e controle de umidificação e desumidificação por estágios.

Como o MCA-VF se integra ao BMS?

O MCA-VF tem uma porta RS485 não isolada nos bornes D+ e D-, que opera em Modbus RTU escravo ou BACnet MS/TP, com velocidade de até 115200 bps. Protocolo, velocidade e endereço são definidos no menu de configurações, e o controlador precisa ser reiniciado para aplicar.

O MCA-VF tem programação horária?

Sim, operando pela rede BACnet. A habilitação do MCA-VF pode ser configurada como sempre ligado ou por programação horária, e o equipamento também aceita comandos de ligar e desligar forçados via BACnet. O relógio e o calendário internos são mantidos à bateria.

Como deve ser feita a ligação da rede RS485 do MCA-VF?

A rede deve ser encadeada (daisy chain), evitando derivações em “T”. Use cabo de par trançado e blindado, com a blindagem aterrada nos dois lados. Como a porta RS485 do MCA-VF não é isolada, esse cuidado com o cabeamento é ainda mais importante.

Como é a instalação e a operação local do MCA-VF?

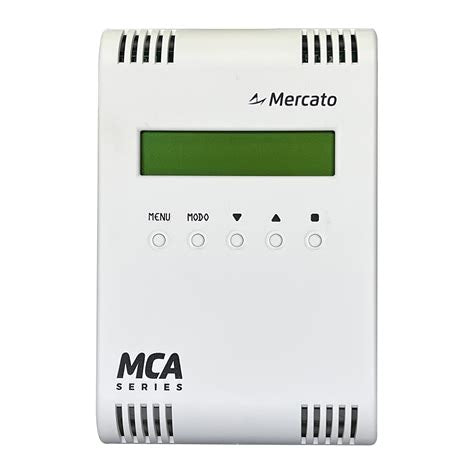

O MCA-VF é sobreposto em parede, mede 90 x 135 x 25 mm e pesa 200 gramas. A operação local é feita por display LCD de 16×2 caracteres com iluminação de fundo e cinco teclas, com bloqueio por senha. As aberturas da caixa não podem ser obstruídas, sob risco de falsear a leitura dos sensores.

Como atualizar o firmware do MCA-VF?

É necessário um conversor RS485/USB ligado aos bornes D+ e D- do MCA-VF, o software de atualização de firmware aberto como administrador e o arquivo .boot da versão desejada. Energize o controlador segurando as teclas MENU e MODO ao mesmo tempo: o display mostra “BOOT”, indicando modo de atualização, e então basta iniciar a transferência.
