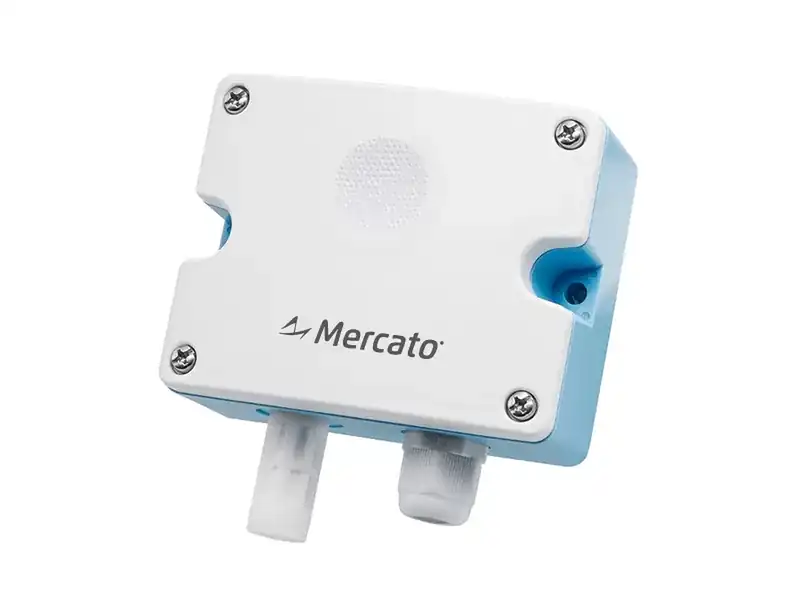

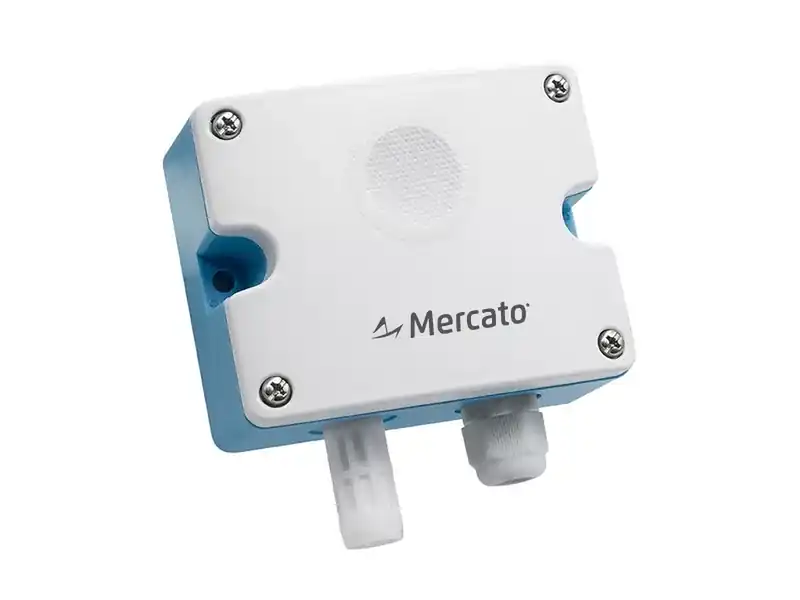

M-LFG101-1-A4 — Transmissor de CO eletroquímico de parede, 0 a 500 ppm, saída 4-20 mA

Para que serve o transmissor M-LFG101-1-A4?

O M-LFG101-1-A4 mede continuamente a concentração de monóxido de carbono no ar e envia o valor ao controlador em 4-20 mA. O sinal é usado para acionar a ventilação ou a exaustão, gerar alarmes e registrar a concentração em garagens, cozinhas e outros ambientes com combustão.

Qual é a faixa de medição do M-LFG101-1-A4?

O M-LFG101-1-A4 mede de 0 a 500 ppm de CO, com resolução de 0,1 ppm. Para garagens e estacionamentos, essa faixa cobre os níveis de alarme usuais. Quando há risco de concentrações mais altas, a família LFG101 também é fabricada com faixa de 0 a 1000 ppm.

Como converter o sinal de 4-20 mA em ppm?

A saída do M-LFG101-1-A4 é linear: 4 mA correspondem a 0 ppm e 20 mA a 500 ppm, ou seja, 0,032 mA a cada ppm. Uma leitura de 12 mA indica 250 ppm. No controlador, basta configurar a escala de 0 a 500 ppm.

Qual é a precisão do M-LFG101-1-A4?

O M-LFG101-1-A4 tem precisão de ±5% do fundo de escala a 25 °C, o que corresponde a ±25 ppm na faixa de 0 a 500 ppm, e tempo de resposta T90 de até 15 segundos, suficiente para acionar a exaustão a tempo.

Qual é a alimentação do M-LFG101-1-A4?

O M-LFG101-1-A4 é alimentado de 10 a 30 Vdc. O transmissor tem proteção contra inversão de polaridade, mas a tensão da fonte e a posição dos fios devem ser conferidas antes de energizar o equipamento. Fontes de 24 Vdc, comuns em quadros de automação, atendem com margem.

Como ligar os fios do M-LFG101-1-A4?

No M-LFG101-1-A4, o fio vermelho é o positivo da alimentação e o preto, o negativo. O verde é a saída de corrente positiva, ligada à entrada de 4-20 mA do controlador, e o branco é o retorno da saída.

Como fazer a calibração de zero?

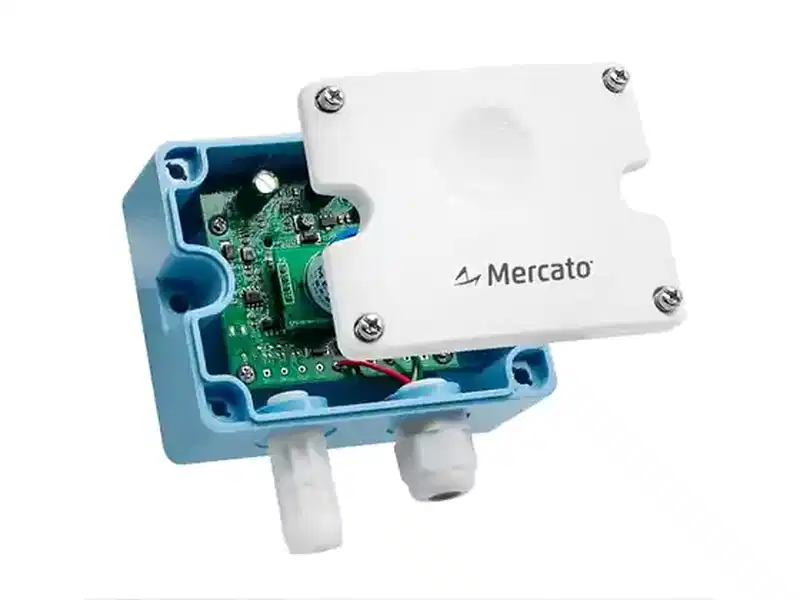

Deixe o M-LFG101-1-A4 ligado por mais de 20 minutos em ar limpo, sem CO; o ar externo costuma servir de referência. Depois, mantenha pressionado o botão interno por mais de 7 segundos, longe da respiração, e solte quando a luz piscar. A leitura volta a 0 ppm.

Onde instalar o M-LFG101-1-A4?

O M-LFG101-1-A4 é montado em parede, em garagens subterrâneas, cozinhas e outros locais onde se gera CO. Deve ficar longe de fontes de calor e de sol direto, e a entrada de ar do sensor não pode ser obstruída nem contaminada.

Qual é a vida útil do sensor?

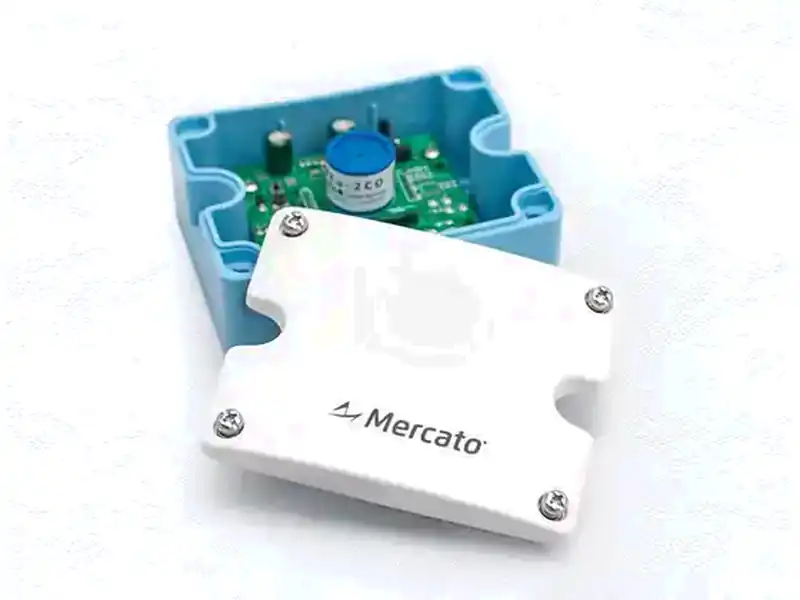

O sensor eletroquímico do M-LFG101-1-A4 tem vida útil superior a cinco anos. A exposição prolongada a concentrações acima de 500 ppm pode danificar o sensor, e em ambientes muito poluídos, como durante obras e pintura, o transmissor deve receber proteção extra.

Qual é a diferença entre o M-LFG101-1-A4 e o GSTA-C?

Os dois medem CO de 0 a 500 ppm para controle de ventilação. O M-LFG101-1-A4 é a opção da Mercato, com saída de 4-20 mA e membrana de dupla camada contra umidade. O GSTA-C atende projetos que já especificam Dwyer ou precisam da saída 0-10 V.

O M-LFG101-1-A4 tem display ou relé de alarme?

Não. O M-LFG101-1-A4 é um transmissor sem display e sem relé: envia a concentração de CO ao controlador, que decide alarmes e acionamentos. Quando o projeto pede indicação local ou contato de alarme no próprio sensor, considere o 22G02-5A ou o GSTC-C-LCD.

Quais são as condições de operação do M-LFG101-1-A4?

O M-LFG101-1-A4 opera de -10 a 50 °C, com umidade de 15 a 90% UR sem condensação e pressão atmosférica normal, com variação de até 10%. A membrana de dupla camada na entrada de ar impede a entrada de umidade no sensor em garagens e docas sujeitas a lavagem do piso.

Existem outras configurações do M-LFG101?

Sim. A família LFG101 é fabricada nas faixas de 0 a 500 ppm ou de 0 a 1000 ppm, com saídas de 4-20 mA, 0-5 V, 0-10 V ou RS485 com Modbus RTU. Para outra configuração, consulte a equipe da Mercato informando a faixa e o sinal desejados.
