O M-LF52-701131 é o pressostato diferencial de água da Mercato para a faixa intermediária de supervisão em circuitos de HVAC. O ponto único de ajuste vai de 6 a 70 kPa, com diferencial de 3 a 5 kPa e repetibilidade de ±1%. Tem microinterruptor SPDT de 3 A em 250 Vac, suporta 16 bar de pressão estática e atende prova de fluxo em chillers comerciais, bombas e filtros.
O M-LF52-701131 é o pressostato diferencial de água da Mercato com ponto único de ajuste de 6 a 70 kPa, a faixa intermediária da família M-LF52. Ele mede a diferença de pressão entre duas tomadas de uma linha hidráulica e aciona um microinterruptor SPDT quando essa diferença atinge o valor ajustado, enviando ao controlador um sinal seco de alarme ou de intertravamento. Trabalha com água, ar e óleo não perigosos, em circuitos de água gelada, água quente e condensação.
A faixa de 6 a 70 kPa, cerca de 0,06 a 0,7 bar ou 0,9 a 10 psi, concentra a maior parte das aplicações de supervisão em centrais de água: perda de carga de evaporadores e condensadores de chillers comerciais, diferencial de bombas de circulação secundária e filtros de tela. Por terminar em 70 kPa, e não em 100 kPa, a escala do M-LF52-701131 tem mais resolução na região onde esses pontos costumam ser ajustados.
O diferencial de comutação do M-LF52-701131 é ajustável de 3 a 5 kPa, o que mantém o contato estável diante de oscilações de vazão, e a repetibilidade do ponto de ajuste é de ±1%. O equipamento suporta pressão estática de até 16 bar e diferencial de até 10 bar sem dano. O microinterruptor tem capacidade de 3 A em 250 Vac ou 5 A em 125 Vac, suficiente para acionar relés auxiliares e entradas digitais de controladores.
Quando usar o M-LF52-701131: prova de fluxo em chillers comerciais, confirmação de operação de bombas de circulação e alarme de filtros, quando o diferencial a monitorar fica entre 15 e 70 kPa e o ajuste fino do ponto de comutação importa mais que o alcance da faixa.
Quando considerar outro modelo da linha: se o diferencial fica abaixo de 15 kPa → M-LF52-151131, de 5 a 15 kPa, com diferencial de 1 a 3 kPa. Se passa de 70 kPa e vai até 100 kPa → M-LF52-1001131, com o mesmo diferencial de 3 a 5 kPa. Acima de 100 kPa → DXW-11-153-2. Para leitura contínua da pressão diferencial → transdutor 629C-05-CH-P1-E1-S1.

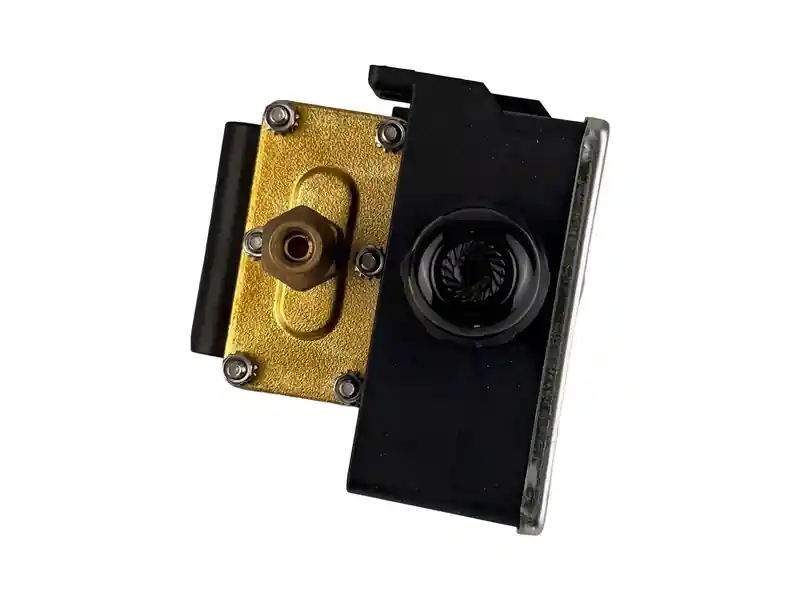

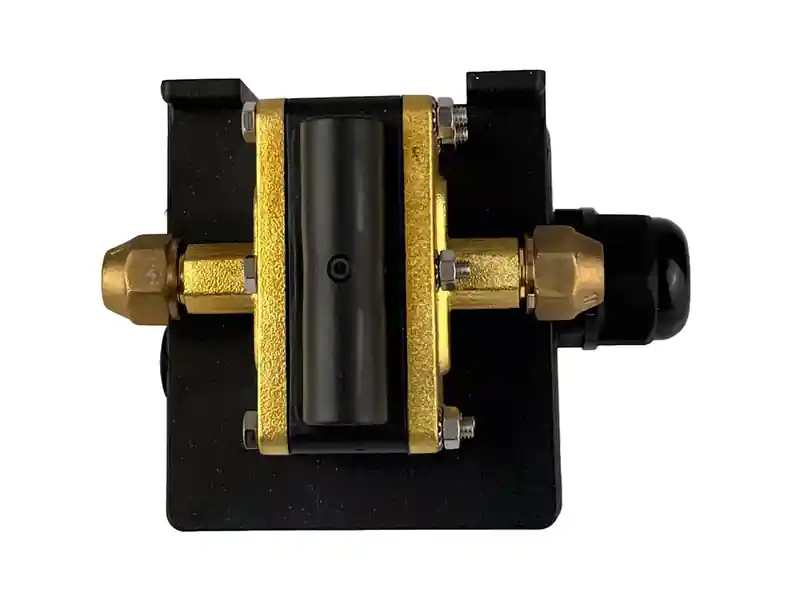

O M-LF52-701131 aceita fluido de -20 a 93 °C e opera em ambientes de -20 a 71 °C, com grau de proteção IP54. As tomadas de alta e de baixa pressão são ligadas à tubulação antes e depois do equipamento supervisionado, e o ponto de comutação é definido por parafuso de ajuste na carcaça. As tomadas de pressão têm conexão roscada 7/16-20 UNF, padrão de porca flare de 1/4″ SAE.
