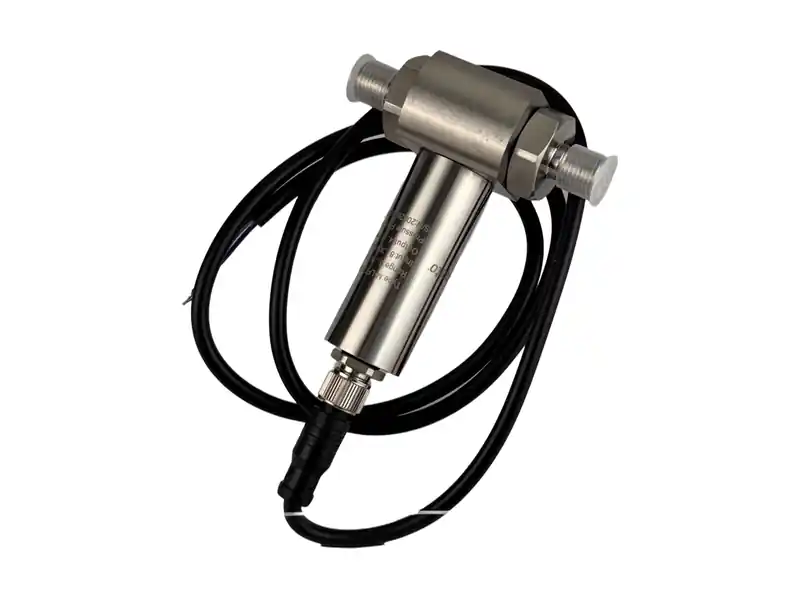

M-LFT2050-001 — Transmissor de pressão diferencial de 0 a 100 psi, saída 4-20 mA, precisão 0,25%

Qual é a faixa de medição do M-LFT2050-001?

O M-LFT2050-001 mede pressão diferencial de 0 a 100 psi, cerca de 0 a 690 kPa. A saída de 4-20 mA é linear: 4 mA com diferencial nulo e 20 mA com 100 psi de diferença entre as tomadas, ou seja, 0,16 mA a cada psi.

O que o M-LFT2050-001 mede, exatamente?

O M-LFT2050-001 mede a diferença entre a pressão na tomada de alta e a pressão na tomada de baixa. O valor absoluto de cada lado não aparece no sinal: duas tomadas a 80 e a 60 psi geram a mesma leitura que duas a 30 e a 10 psi.

Qual é a precisão do M-LFT2050-001?

O M-LFT2050-001 tem precisão de ±0,25% do fundo de escala, ou ±0,25 psi, incluindo linearidade, repetibilidade e histerese a 25 °C. A estabilidade é melhor que 0,5% do fundo de escala por ano, adequada para controle de bombas e diagnóstico de equipamentos.

Para que serve medir a perda de carga de um chiller?

A perda de carga no evaporador ou no condensador indica a vazão de água pelo equipamento. Com o M-LFT2050-001 ligado na entrada e na saída, o controlador confirma a vazão mínima exigida pelo fabricante e detecta incrustação quando o diferencial sobe ao longo do tempo.

Como usar o M-LFT2050-001 em bombas de vazão variável?

Em circuitos de água gelada com inversor de frequência, o M-LFT2050-001 mede o diferencial entre a ida e o retorno em um ponto da rede. O controlador ajusta a velocidade da bomba para manter esse diferencial no setpoint, o que reduz o consumo de energia em carga parcial.

Qual é a diferença entre o M-LFT2050-001 e um pressostato M-LF52?

O pressostato M-LF52 entrega um contato que comuta em um valor ajustado, suficiente para prova de fluxo. O M-LFT2050-001 entrega o valor contínuo do diferencial, necessário para modular bombas, registrar tendências e identificar a perda de desempenho de um trocador.

Quanta sobrepressão o M-LFT2050-001 suporta?

O M-LFT2050-001 suporta sobrepressão diferencial de 1,5 vez a nominal, ou 150 psi. Na partida de bombas e no fechamento de válvulas, o diferencial pode subir de forma brusca, por isso a faixa deve ter margem acima do diferencial máximo de operação.

Qual é a pressão estática máxima de linha?

A pressão estática máxima de linha do M-LFT2050-001 não consta na ficha técnica. Em instalações em que as duas tomadas ficam em pressões elevadas, como redes de prédios altos, confirme o limite com a equipe da Mercato antes de especificar.

Como ligar o M-LFT2050-001 ao controlador?

O M-LFT2050-001 usa ligação a 2 fios no conector M12: o positivo da fonte de 10 a 36 Vdc vai ao transmissor, e o retorno segue para a entrada de corrente do controlador. O mesmo par alimenta o equipamento e transporta o sinal de 4-20 mA.

Como instalar o M-LFT2050-001?

Ligue a tomada de alta do M-LFT2050-001 ao lado de maior pressão e a de baixa ao lado de menor pressão. Um manifold de três válvulas permite equalizar as tomadas, conferir o zero e retirar o transmissor sem esvaziar a linha.

Quais fluidos o M-LFT2050-001 pode medir?

O M-LFT2050-001 mede gases e líquidos compatíveis com aço inoxidável 304 e 316L e borracha fluorada ou nitrílica, como água, água com glicol, ar comprimido e óleos hidráulicos. A temperatura de operação vai de -10 a 60 °C.

Qual é a diferença entre o M-LFT2050-001 e o 629C-05-CH-P1-E1-S1?

Os dois medem diferencial de 0 a 100 psi com saída de 4-20 mA para água e sistemas hidráulicos. O M-LFT2050-001 é a opção da Mercato, com precisão de 0,25% e conector M12. O 629C-05-CH-P1-E1-S1 atende projetos que já especificam a linha Dwyer.

O M-LFT2050-001 pode ficar em local úmido?

Sim. O M-LFT2050-001 tem corpo de aço inoxidável e grau de proteção IP65, contra poeira e jatos de água, adequado a casas de máquinas e centrais de água gelada. Para submersão ou lavagem sob alta pressão, o transmissor deve ficar protegido.
