M-LFT2100-001 — Transmissor de pressão compacto de 0 a 50 psi, saída 4-20 mA, rosca G1/4, conector M12

Qual é a faixa de medição do M-LFT2100-001?

O M-LFT2100-001 mede de 0 a 50 psi em pressão manométrica, o equivalente a cerca de 0 a 345 kPa ou 3,45 bar. A saída de 4-20 mA é linear: 4 mA em 0 psi e 20 mA em 50 psi, ou seja, 0,32 mA a cada psi.

Qual é a precisão do M-LFT2100-001?

O M-LFT2100-001 tem precisão de ±1,0% do fundo de escala, o que corresponde a ±0,5 psi, cerca de 3,4 kPa, em toda a faixa. Essa precisão atende à supervisão e ao controle de bombas e circuitos hidráulicos prediais.

Qual é a diferença entre o M-LFT2100-001 e o M-LFT2000-001?

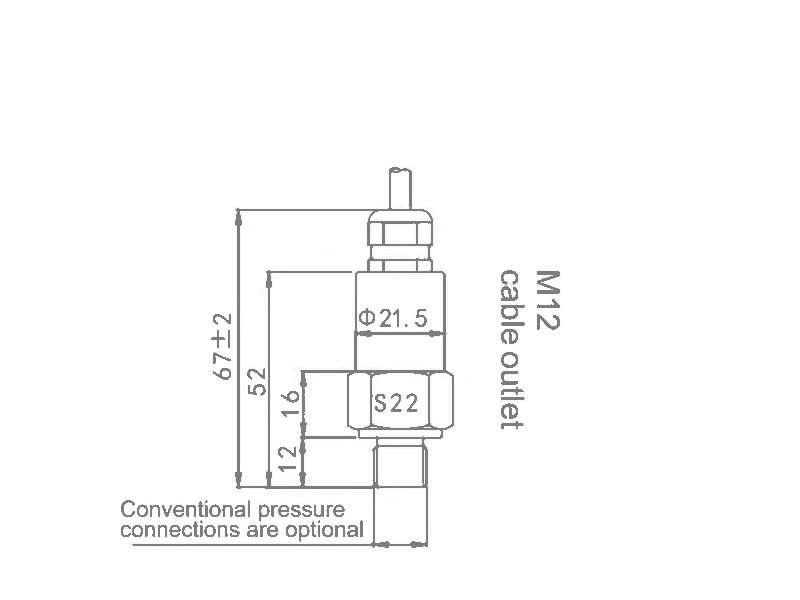

Os dois medem de 0 a 50 psi, com saída de 4-20 mA, precisão de 1,0%, rosca G1/4 e conector M12 com 1 m de cabo. O M-LFT2100-001 tem corpo compacto, com 21,6 mm de diâmetro e cerca de 70 mm de altura, e opera a partir de 8 Vdc. O M-LFT2000-001 tem corpo maior, com cerca de 106 mm.

Como ligar o M-LFT2100-001 ao controlador?

O M-LFT2100-001 usa ligação a 2 fios: o positivo da fonte de 8 a 36 Vdc vai ao transmissor, e o retorno segue para a entrada de corrente do controlador. No conector M12 de quatro pinos, o positivo é o pino 1, fio marrom, e o sinal é o pino 3, fio azul.

Qual a vantagem da alimentação a partir de 8 Vdc?

O M-LFT2100-001 opera a partir de 8 Vdc no laço de 4-20 mA. Isso dá margem para a queda de tensão em cabos longos e no resistor de leitura do controlador, e permite usar fontes de 12 Vdc em laços onde outros transmissores ficariam no limite.

Por que usar a saída de 4-20 mA?

A saída de 4-20 mA do M-LFT2100-001 é pouco sensível a ruído elétrico e à queda de tensão em cabos longos, o que permite instalar o transmissor longe do painel. Como o sinal mínimo é 4 mA, uma leitura zero indica fio rompido ou falta de alimentação.

Qual é a conexão de processo do M-LFT2100-001?

O M-LFT2100-001 tem rosca G1/4 externa e sextavado de 22 mm, que permite o aperto com chave fixa comum. Para tomadas com outro padrão de rosca, é preciso um adaptador ou outra configuração da família, a ser verificada com a equipe da Mercato.

Qual é a conexão elétrica do M-LFT2100-001?

O M-LFT2100-001 tem conector M12 de quatro pinos, fornecido com 1 m de cabo. O conector rosqueado permite desconectar o transmissor para manutenção ou substituição sem refazer a fiação até o painel.

Como instalar o M-LFT2100-001 sem danificar o cabo?

Rosqueie o M-LFT2100-001 usando chave no sextavado de 22 mm, nunca pelo corpo ou pelo conector. Gire cabo e sensor juntos durante o aperto, para que o fio não seja torcido e a vedação da entrada do cabo não seja forçada.

O M-LFT2100-001 pode ficar em locais úmidos?

Sim. O M-LFT2100-001 tem grau de proteção IP65, contra poeira e jatos de água, adequado a casas de bombas e estações de tratamento. Para submersão ou lavagem sob alta pressão, é preciso um transmissor com proteção maior.

Quais fluidos o M-LFT2100-001 pode medir?

O M-LFT2100-001 mede gases e líquidos compatíveis com cerâmica de alumina, aço 304 e borracha fluorada ou nitrílica, como água, água com glicol e ar comprimido. A temperatura de operação vai de -20 a 85 °C; em linhas de vapor, use sifão de resfriamento.

Quando usar o M-LFT2000-002 em vez do M-LFT2100-001?

Quando a pressão de operação passa de 50 psi, como em redes de incêndio e recalque de prédios altos. O M-LFT2000-002 mede de 0 a 100 psi, com a mesma saída de 4-20 mA, precisão de 1,0%, rosca G1/4 e conector M12.

O M-LFT2100-001 mede pressão diferencial?

Não. O M-LFT2100-001 mede pressão manométrica em um único ponto, em relação à atmosfera. Para medir a diferença entre dois pontos, como em filtros e trocadores de calor, o indicado é o transmissor diferencial M-LFT2050-001.
