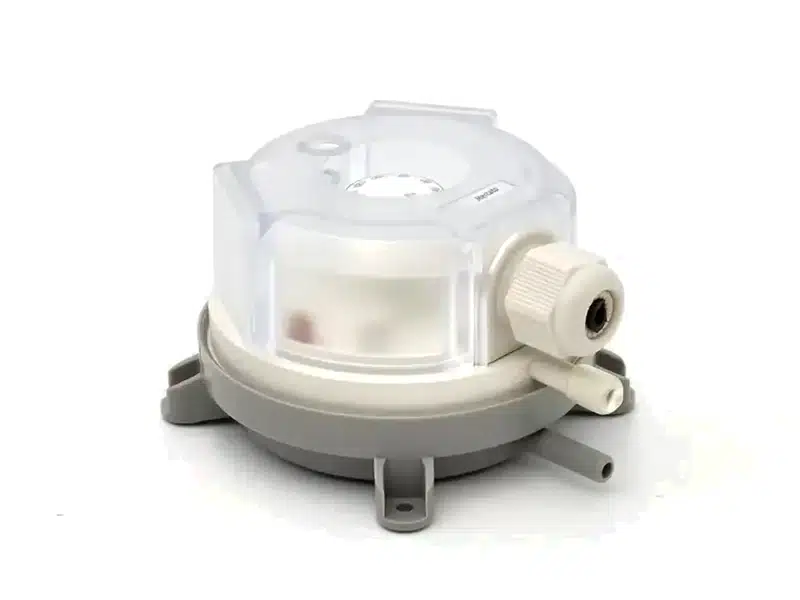

M-LF32-03A — Pressostato diferencial de ar ajustável de 20 a 300 Pa, diferencial de 10 Pa, contato SPDT

Qual é a faixa de ajuste do M-LF32-03A?

O ponto de comutação do M-LF32-03A pode ser ajustado de 20 a 300 Pa, aproximadamente 0,08 a 1,2 polegada de coluna d’água. O diferencial de comutação é fixo em 10 Pa e a tolerância do ponto de ajuste é de até ±15%, com mínimo de ±10 Pa.

Para que serve o M-LF32-03A em um sistema de HVAC?

O M-LF32-03A é usado para sinalizar filtro sujo pela queda de pressão no filtro, confirmar que o ventilador está gerando fluxo de ar, monitorar a pressão estática em dutos e supervisionar a pressurização de salas limpas. Em todos os casos, ele entrega um contato seco ao controlador.

Como se ajusta o ponto de comutação?

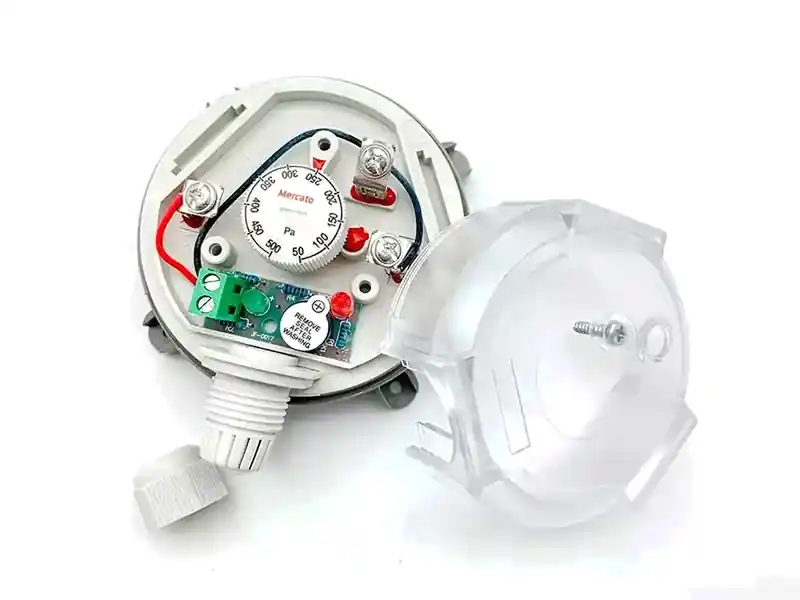

O M-LF32-03A tem um botão de ajuste com escala calibrada impressa. Basta retirar a tampa transparente, girar o botão até o valor desejado em pascal e recolocar a tampa. O ajuste dispensa ferramenta e manômetro, embora a conferência com instrumento seja recomendada em aplicações críticas.

O que significa o diferencial de 10 Pa?

É a diferença entre a pressão em que o contato do M-LF32-03A comuta e a pressão em que ele retorna. Com ajuste em 150 Pa, por exemplo, o contato comuta ao atingir esse valor e só volta à posição inicial cerca de 10 Pa abaixo, o que evita oscilação.

Qual é a capacidade do contato elétrico?

O contato SPDT do M-LF32-03A suporta 1,5 (0,4) A em 250 Vac, com resistência inicial abaixo de 100 mΩ. Por ser um contato reversível, pode ser ligado como normalmente aberto ou normalmente fechado, conforme a lógica de alarme ou intertravamento do projeto.

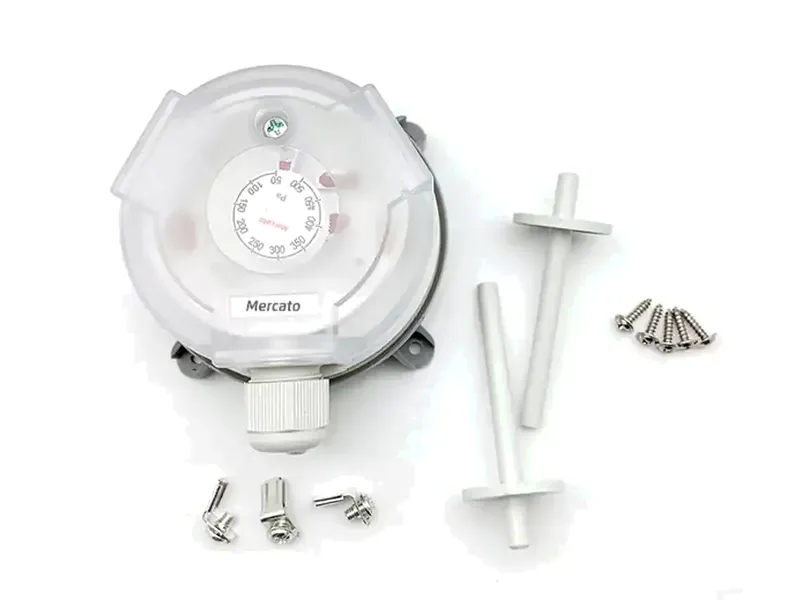

Como devem ser ligadas as mangueiras de pressão?

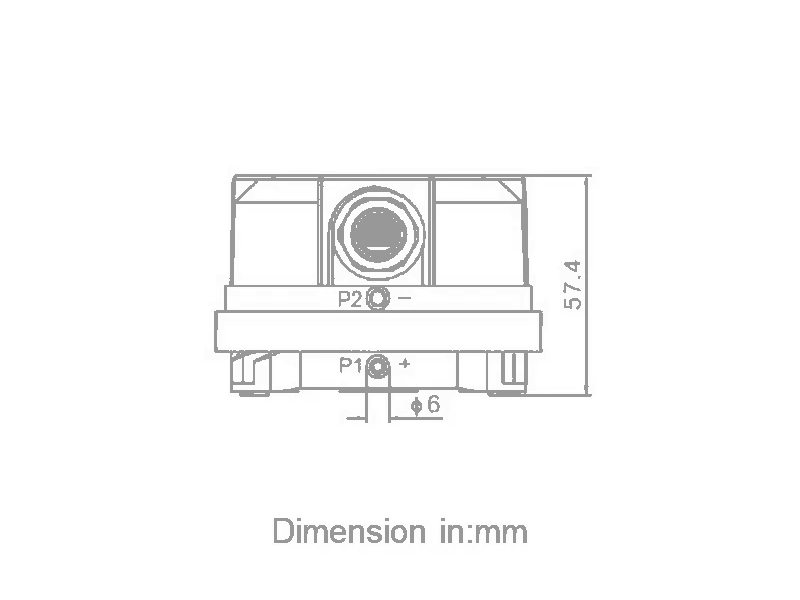

As tomadas do M-LF32-03A aceitam mangueira de 6,4 mm de diâmetro. A tomada de maior pressão é ligada ao ponto de maior pressão do processo e a de menor pressão ao ponto de menor pressão. Em prova de fluxo de ventilador, por exemplo, uma tomada fica antes e outra depois do ventilador.

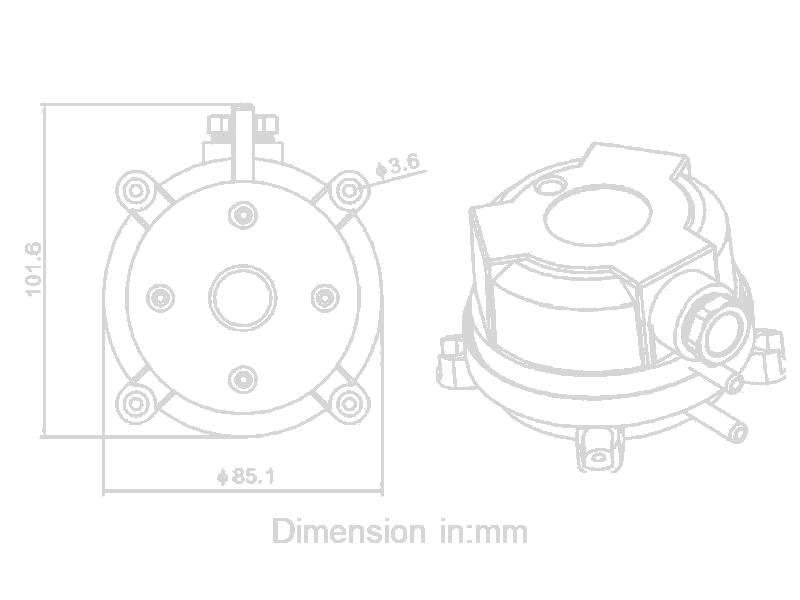

Em que posição o M-LF32-03A deve ser instalado?

O M-LF32-03A deve ser montado com o diafragma em qualquer plano vertical. Por trabalhar com pressões tão baixas, respeitar essa posição de montagem é condição para que a escala do botão corresponda à pressão real de comutação.

Qual é a pressão máxima suportada?

O M-LF32-03A suporta pressão de trabalho de até 10 kPa, valor mais de trinta vezes superior ao limite da faixa de ajuste, de 300 Pa. Pontos com pressão acima de 10 kPa pedem outro tipo de pressostato.

O M-LF32-03A pode ser usado com qualquer gás?

Não. O M-LF32-03A foi projetado para ar e gases não combustíveis e não corrosivos. Para gás combustível, fluidos agressivos ou líquidos, é preciso um pressostato específico para o meio, com materiais e certificação compatíveis com a aplicação.

Qual é o grau de proteção do M-LF32-03A?

Com a tampa transparente instalada, o M-LF32-03A tem grau de proteção IP54, contra poeira e respingos de água. Sem a tampa, a proteção cai para IP00. Por isso a tampa deve ser recolocada sempre depois do ajuste do ponto de comutação.

O M-LF32-03A serve para supervisionar a pressurização de salas limpas?

Sim. A faixa de 20 a 300 Pa do M-LF32-03A abrange as diferenças de pressão usuais entre salas limpas e áreas adjacentes. Com uma tomada na sala e outra no ambiente de referência, o contato sinaliza ao controlador quando a pressurização cai abaixo do valor ajustado.

Qual modelo da família M-LF32 usar se a pressão passar de 300 Pa?

O M-LF32-03A atende até 300 Pa. Acima disso, a escolha segue o ponto de comutação: M-LF32-04 até 400 Pa, M-LF32-05 até 500 Pa e M-LF32-10 até 1000 Pa. Os quatro modelos compartilham contato, conexões e montagem, o que preserva a mesma instalação elétrica e pneumática.

Quando escolher o M-LF32-03A em vez de um transdutor diferencial?

Escolha o M-LF32-03A quando o controlador precisa apenas de um sinal liga e desliga em um valor de pressão definido, como alarme de filtro ou prova de fluxo. Quando é preciso acompanhar a pressão de forma contínua, com sinal analógico de 0-10 V ou 4-20 mA, o indicado é um transdutor diferencial de ar.
