M-LFM52-60A — Transmissor de pressão diferencial de ar ±100 Pa com display, saídas 4-20 mA e 0-10 V

Qual é a faixa de medição do M-LFM52-60A?

O M-LFM52-60A mede pressão diferencial de ar de -100 a +100 Pa, nos dois sentidos. As saídas de 4-20 mA e 0-10 V cobrem linearmente toda a faixa, com o diferencial nulo no meio da escala de cada sinal.

O que significa ter duas saídas simultâneas?

O M-LFM52-60A entrega o diferencial ao mesmo tempo em 4-20 mA e em 0-10 V. Assim, um sinal pode ir ao supervisório e o outro a um inversor de frequência ou a um controlador local, sem conversor e sem um segundo transmissor.

Para que serve o display do M-LFM52-60A?

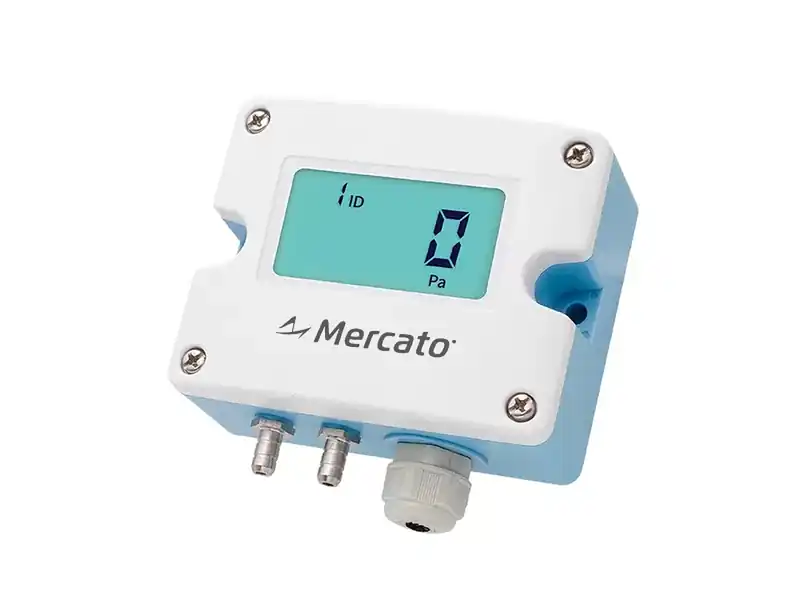

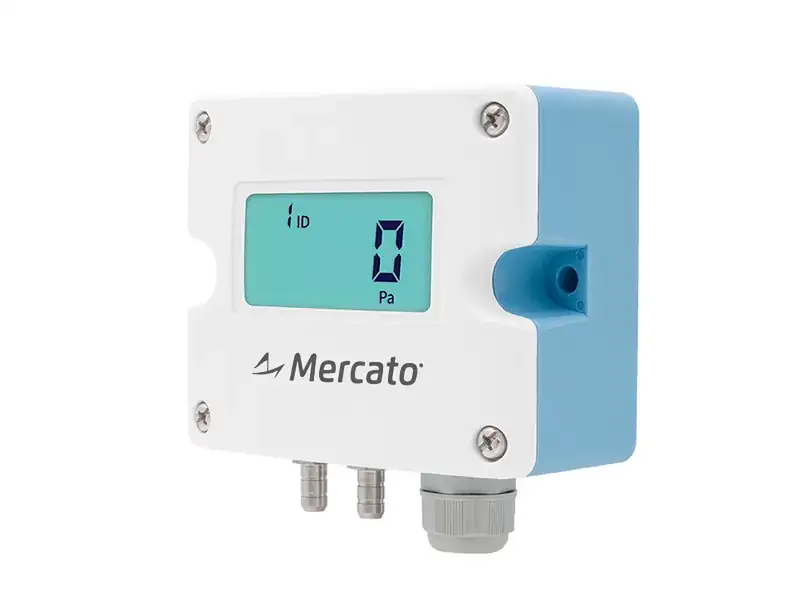

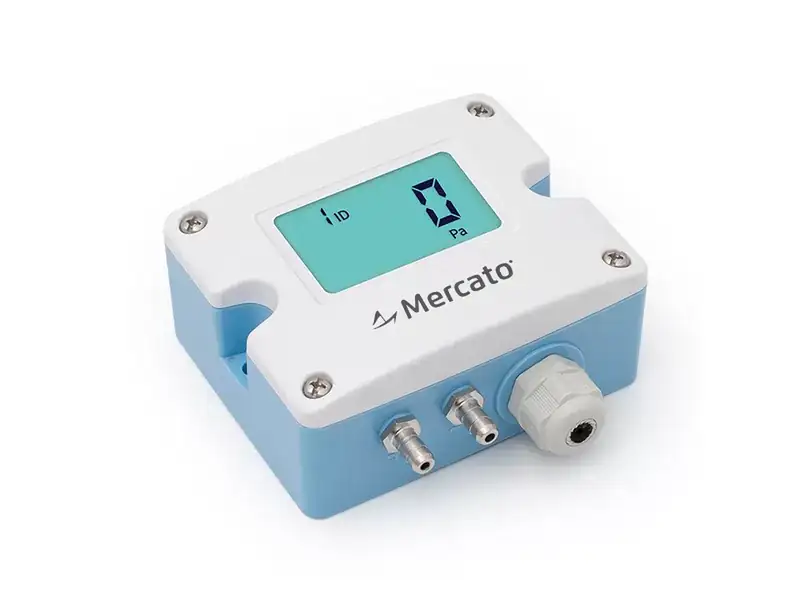

O display LCD de cinco dígitos do M-LFM52-60A mostra o diferencial no próprio equipamento, com iluminação de fundo. Ele facilita o comissionamento, a calibração de zero e a verificação da pressurização de salas sem acessar o supervisório.

Qual é a diferença entre o M-LFM52-60A e o M-LFM108101DAL?

Os dois medem de -100 a +100 Pa com sensor MEMS. O M-LFM52-60A tem display, saídas simultâneas de 4-20 mA e 0-10 V e gabinete IP65. O M-LFM108101DAL tem saída única de 4-20 mA a 2 fios e não tem display.

Qual é a alimentação do M-LFM52-60A?

O M-LFM52-60A é alimentado de 12 a 30 Vdc ou de 24 Vac ±20%, com consumo de até 1,5 W. A alimentação em 24 Vac permite usar o mesmo transformador que atende atuadores e controladores de HVAC.

Qual é a precisão do M-LFM52-60A?

O M-LFM52-60A tem precisão de ±1% do fundo de escala, com compensação de temperatura de -10 a 60 °C. O tempo de resposta selecionável ajuda a manter a leitura estável quando portas são abertas ou ventiladores partem.

Para que serve o tempo de resposta selecionável?

O M-LFM52-60A permite escolher 0,5, 1, 2 ou 4 segundos de resposta. Tempos maiores filtram oscilações causadas pela abertura de portas e pela turbulência do ar, e evitam que a malha de controle reaja a variações passageiras.

Como fazer a calibração de zero?

Com as duas tomadas do M-LFM52-60A abertas para o mesmo ambiente, pressione o botão de zero. O transmissor ajusta a leitura para 0 Pa, corrigindo o deslocamento causado pela posição de montagem e pelo envelhecimento do sensor.

Como se ajustam a escala e a unidade?

A escala de medição e a unidade de pressão do M-LFM52-60A são definidas por chave DIP na placa interna, sem software de configuração. Depois do ajuste, a tampa é fechada e o gabinete mantém o grau de proteção IP65.

Quanta sobrepressão o M-LFM52-60A suporta?

O sensor do M-LFM52-60A suporta sobrepressão de até 5 kPa sem dano. A margem protege o equipamento de picos causados pelo fechamento brusco de portas e pela partida de ventiladores de insuflamento e exaustão.

Qual mangueira usar nas tomadas de pressão?

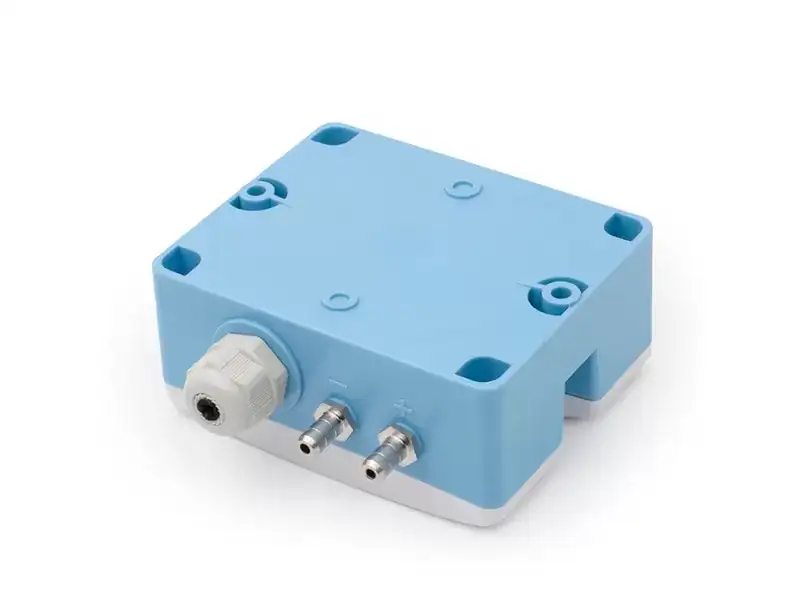

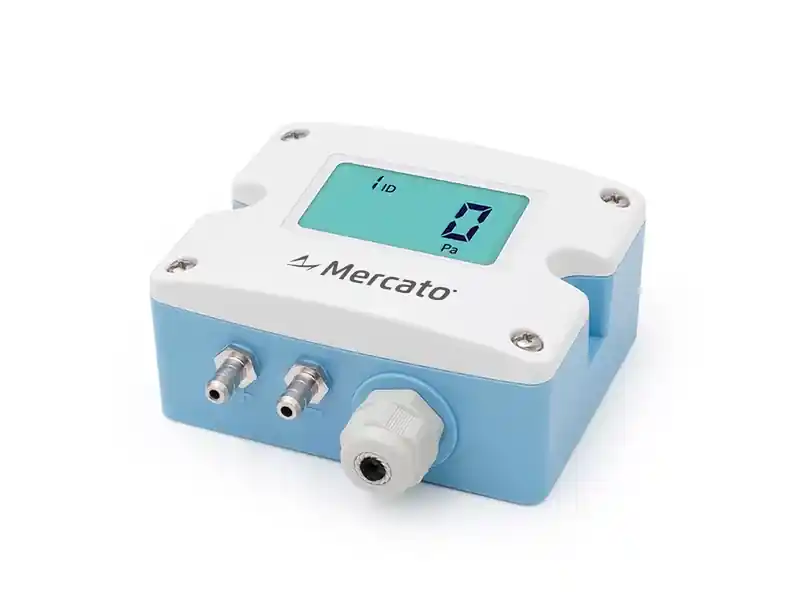

As tomadas do M-LFM52-60A são espigões metálicos para mangueira de 6,2 mm. Em medições de poucos pascal, as extremidades das mangueiras devem ficar longe de grelhas de insuflamento e de correntes de ar, para não confundir velocidade com pressão.

Quais são as dimensões e a proteção do gabinete?

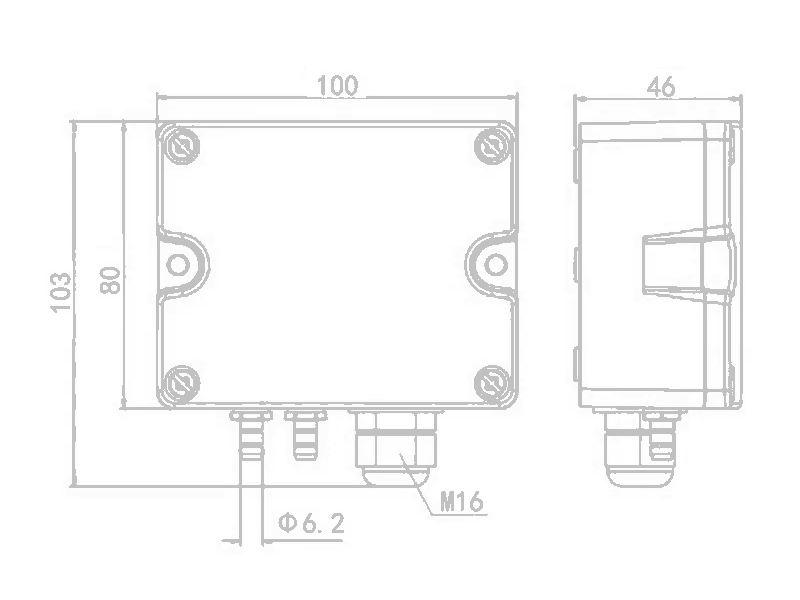

O gabinete do M-LFM52-60A mede 100 × 103 × 46 mm, é de policarbonato UL94-V0 e tem grau de proteção IP65, com prensa-cabo M16. O transmissor opera de -20 a 70 °C e mede ar e gases neutros.

Existem outras configurações do M-LFM52?

Sim. A família LFM52 é fabricada nas faixas de ±100, ±1000 e ±10000 Pa, com ou sem display, e com saídas de 4-20 mA, 0-10 V, 0-5 V, RS485 Modbus ou 4-20 mA e 0-10 V simultâneas. Para outra configuração, consulte a equipe da Mercato.
