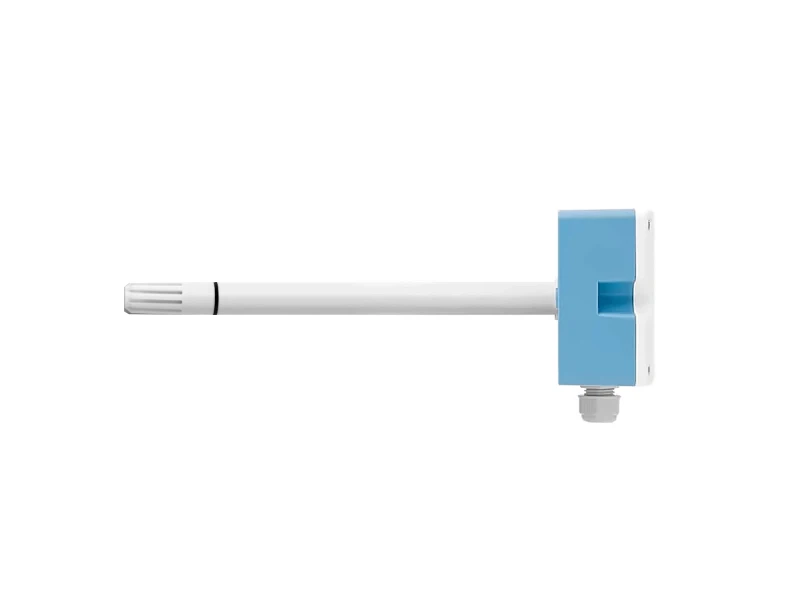

M-LFH1023A4620 — Transmissor de umidade de duto 4-20 mA com sensor de temperatura NTC 10K, sem display

O que o M-LFH1023A4620 mede?

O M-LFH1023A4620 mede a umidade relativa do ar no duto, de 0 a 100% UR, e a temperatura, de -20 a 60 °C. A umidade sai em sinal de 4-20 mA e a temperatura é lida por um sensor NTC 10K, ligado à entrada resistiva do controlador.

Como o controlador lê a temperatura do M-LFH1023A4620?

A temperatura do M-LFH1023A4620 é medida por um termistor NTC 10K, que não gera sinal de corrente nem de tensão. O controlador lê a resistência diretamente em uma entrada configurada para NTC 10K e converte o valor em temperatura pela curva do sensor.

Qual é a precisão da umidade?

O M-LFH1023A4620 mede umidade com precisão de ±3% UR a 20 °C, entre 20 e 80% UR, e tempo de resposta de até 10 segundos. Essa precisão atende ao controle de umidificação e desumidificação em sistemas de HVAC comerciais.

Qual é a precisão da temperatura?

O sensor NTC 10K do M-LFH1023A4620 tem precisão de ±0,4 °C a 25 °C. Como a leitura é resistiva, o comprimento e a bitola do cabo até o controlador influenciam o resultado em instalações longas, o que deve ser considerado no projeto.

Como converter o sinal de umidade em % UR?

A saída de umidade do M-LFH1023A4620 é linear: 4 mA correspondem a 0% UR e 20 mA a 100% UR, ou seja, 0,16 mA a cada ponto percentual. No controlador, basta configurar a escala de 0 a 100% na entrada de corrente.

Qual é a alimentação do M-LFH1023A4620?

O laço de 4-20 mA do M-LFH1023A4620 é alimentado de 19 a 35 Vdc quando a carga do controlador é de 500 Ω, ou a partir de 9,5 Vdc com carga nula. A carga máxima admitida no laço de corrente é de 500 Ω.

Como instalar o M-LFH1023A4620 no duto?

Faça um furo na parede do duto, insira a haste do M-LFH1023A4620 até o centro do fluxo de ar e fixe o gabinete pelo lado de fora. Prefira trechos retos, longe de umidificadores, serpentinas e registros, para que a leitura represente o ar do duto.

O M-LFH1023A4620 pode ser usado no duto de ar externo?

Sim, dentro dos limites de -20 a 60 °C e de 5 a 95% UR sem condensação. O gabinete tem grau de proteção IP65, mas a ponta do sensor não deve ficar exposta a água líquida, como chuva arrastada pela tomada de ar externo.

Para que serve o filtro na ponta da haste?

O filtro de polímero do M-LFH1023A4620 protege o sensor de umidade contra poeira e partículas do ar do duto. Em dutos com muita sujeira, a limpeza ou a troca periódica do filtro mantém o tempo de resposta e a precisão da leitura.

Qual é a diferença entre o M-LFH1023A4620 e o M-LFH1023A4A420?

Os dois são transmissores de duto da família LFH102, com umidade em 4-20 mA. No M-LFH1023A4A420, a temperatura também sai em 4-20 mA. No M-LFH1023A4620, a temperatura é lida por NTC 10K, o que economiza uma entrada de corrente no controlador.

O M-LFH1023A4620 tem display?

Não. O M-LFH1023A4620 é a versão sem display, indicada para dutos acima do forro e casas de máquinas, onde a leitura é feita no supervisório. A família LFH102 também é fabricada com display LCD, sob consulta com a equipe da Mercato.

Existem outras configurações da família LFH102?

Sim. A família LFH102 é fabricada com saídas de 0-10 V, 4-20 mA ou RS485 Modbus para umidade e temperatura, sensores PT100, PT1000, NTC 20K ou NTC 10K e faixas de 0 a 50 °C ou de -20 a 60 °C. Para outra configuração, consulte a equipe da Mercato.

Quais são as condições de operação?

O M-LFH1023A4620 opera de -20 a 60 °C, com umidade de 5 a 95% UR sem condensação. O gabinete e a sonda são de ABS, com grau de proteção IP65, adequados a dutos de HVAC e casas de máquinas.
