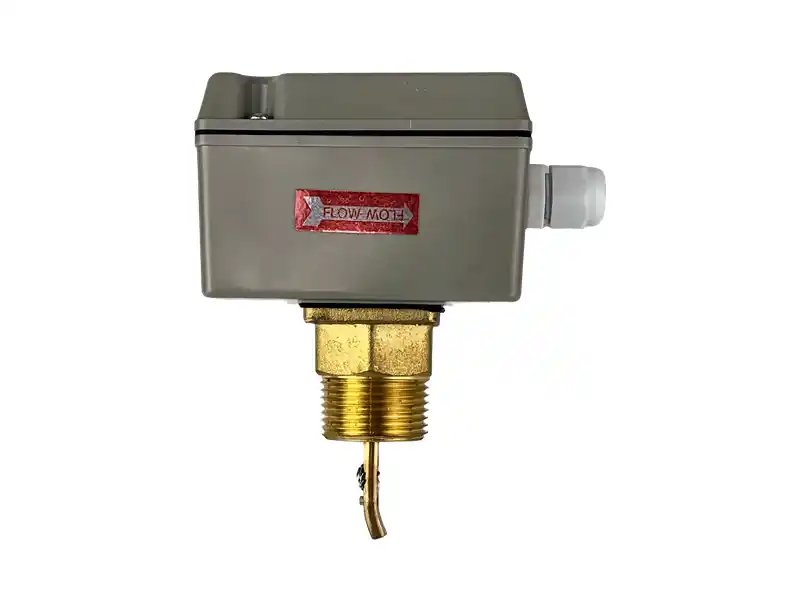

M-FS52-11 — Chave de fluxo de líquido tipo palheta, conexão 1″ NPT em latão, contato SPDT 10 A

Para que serve a chave de fluxo M-FS52-11?

O M-FS52-11 detecta se há ou não fluxo de líquido em uma tubulação. O contato SPDT comuta quando a vazão passa pelo valor de ajuste, e o sinal é usado para liberar a partida de equipamentos, desligá-los por falta de fluxo ou gerar alarme no controlador.

Como funciona uma chave de fluxo tipo palheta?

No M-FS52-11, a palheta fica dentro do tubo e é empurrada pelo líquido em movimento. Esse deslocamento aciona o mecanismo do contato. Quando o fluxo cai abaixo do ponto de ajuste, a palheta volta à posição de repouso e o contato retorna ao estado original.

Quais líquidos o M-FS52-11 pode monitorar?

O M-FS52-11 é compatível com água, etilenoglicol e outros líquidos não perigosos, o que cobre os circuitos de água gelada, água quente e condensação de sistemas de HVAC. Não deve ser usado com líquidos inflamáveis, corrosivos ou perigosos.

Qual é a capacidade elétrica do contato?

O contato do M-FS52-11 é SPDT, com capacidade de 10 A em 250 Vac, ligado por terminais de parafuso. Ele pode acionar diretamente a bobina de um contator ou entrar em uma entrada digital de controlador, usando o contato normalmente aberto ou o normalmente fechado.

Quais são os limites de pressão e temperatura?

O M-FS52-11 suporta pressão máxima de trabalho de 10 bar e temperatura do fluido de 0 a 120 °C. Esses limites atendem a maior parte dos circuitos hidráulicos prediais, como água gelada de chillers e água quente de caldeiras.

Qual é a conexão do M-FS52-11?

Na configuração 11, o M-FS52-11 tem conexão de 1″ NPT em latão. A série também é fabricada com conexões de 1/2″ e 3/4″ NPT e com conexão em aço inoxidável. Para essas variações, consulte a equipe da Mercato.

Como instalar o M-FS52-11 corretamente?

O M-FS52-11 deve ser instalado em trecho horizontal da tubulação, com a seta do gabinete apontando no sentido do fluxo. A palheta precisa ficar perpendicular ao escoamento e livre para se mover, sem encostar nas paredes internas do tubo.

Para que servem as palhetas que acompanham o produto?

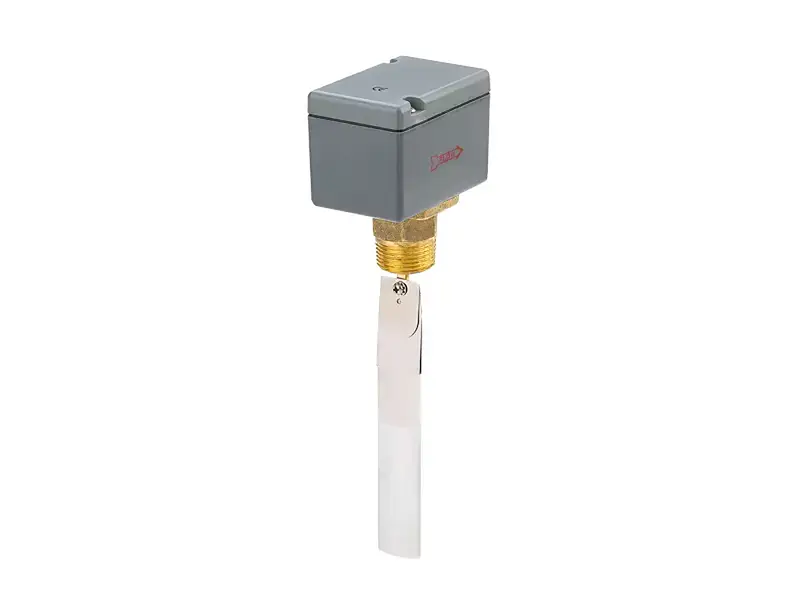

O M-FS52-11 acompanha três palhetas, que permitem adaptar a chave a tubulações de diâmetros diferentes. A palheta adequada ao tubo garante que o escoamento consiga deslocá-la e que o ponto de atuação fique dentro da faixa de ajuste do mecanismo.

Como ajustar o ponto de atuação?

O M-FS52-11 tem ajuste de resistência ao fluxo no próprio mecanismo, que define com que vazão a palheta comuta o contato. Para obter os valores de vazão de acionamento por diâmetro de tubo, consulte a equipe da Mercato informando o diâmetro e o fluido.

Qual é a diferença entre o M-FS52-11 e a IPFS-1SB?

O M-FS52-11 é rosqueado em uma conexão de 1″ e atende a maior parte das tubulações prediais. A IPFS-1SB é uma chave de fluxo de inserção para tubos de 3″ a 12″, indicada quando a linha é grande e a montagem deve ser feita diretamente no tubo.

Quando usar um pressostato diferencial em vez do M-FS52-11?

Quando a prova de fluxo deve ser feita sem nenhuma peça imersa no líquido, ou quando o fabricante do chiller pede a leitura da perda de carga do evaporador. Nesses casos, os pressostatos diferenciais M-LF52 medem a diferença de pressão entre a entrada e a saída do equipamento.

Qual é o grau de proteção do gabinete?

O gabinete do M-FS52-11 tem grau de proteção IP53, adequado a casas de máquinas e áreas técnicas abrigadas. Em locais sujeitos a jatos de água ou à intempérie, o M-FS52-11 deve receber uma proteção adicional ou ficar em um ponto abrigado.

O M-FS52-11 mede a vazão?

Não. O M-FS52-11 é uma chave de fluxo: informa apenas se a vazão está acima ou abaixo do ponto de ajuste, por meio de um contato liga e desliga. Para medir a vazão de forma contínua, é preciso um medidor de vazão; consulte a equipe da Mercato.
