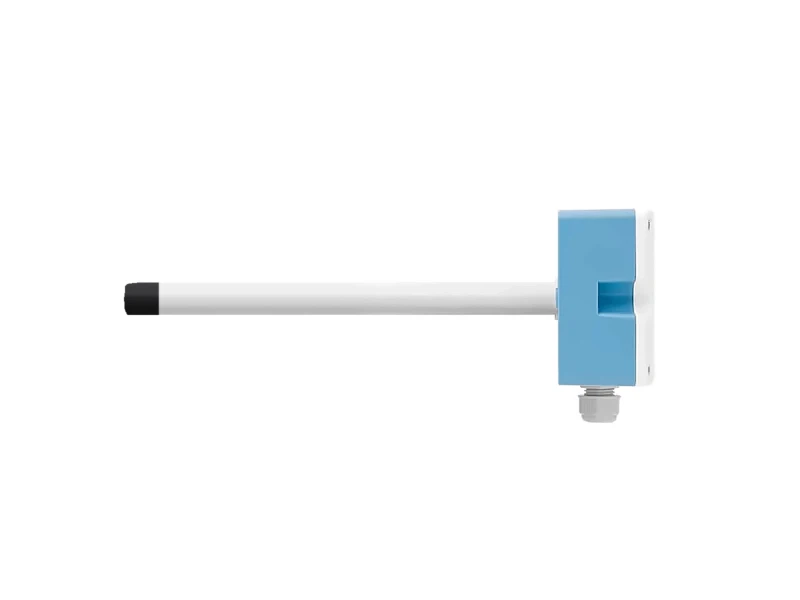

M-LFS10-V11N — Transmissor de velocidade do ar de duto, até 30 m/s, saídas 0-10 V e 4-20 mA, sem display

O que o M-LFS10-V11N mede?

O M-LFS10-V11N mede a velocidade do ar dentro do duto, em m/s, e entrega o valor em sinal de 0-10 V e de 4-20 mA. Com a área da seção do duto, o controlador calcula a vazão de ar a partir dessa velocidade.

Quais faixas de medição o M-LFS10-V11N oferece?

Na versão analógica do M-LFS10-V11N, a faixa é escolhida por jumper entre 0 a 10, 0 a 15, 0 a 20 e 0 a 30 m/s. Escolha a menor faixa que cubra a velocidade máxima do duto, para aproveitar melhor a resolução do sinal.

Qual é a precisão do M-LFS10-V11N?

O M-LFS10-V11N tem precisão de ±(0,2 m/s + 3% do valor medido) a 20 °C, 45% UR e 1013 hPa, com resolução de 0,01 m/s. Em um duto a 5 m/s, por exemplo, o erro máximo é de cerca de 0,35 m/s.

Como funciona o sensor térmico?

O sensor MEMS do M-LFS10-V11N aquece um elemento e mede quanto calor o ar em movimento retira dele. Quanto maior a velocidade, maior a troca de calor. Como não há partes móveis, o sensor não sofre desgaste mecânico, ao contrário de anemômetros de hélice.

Como ligar o M-LFS10-V11N?

O M-LFS10-V11N tem quatro bornes. Os bornes V+ e G recebem a alimentação de 24 V, o borne V entrega a saída de 0-10 V e o borne I, a saída de 4-20 mA, ambas referenciadas ao G.

Qual é a alimentação do M-LFS10-V11N?

O M-LFS10-V11N é alimentado em 24 V, contínuo ou alternado, com tolerância de ±20%. A alimentação em 24 Vac permite usar o mesmo transformador que atende atuadores e controladores de HVAC no quadro de automação.

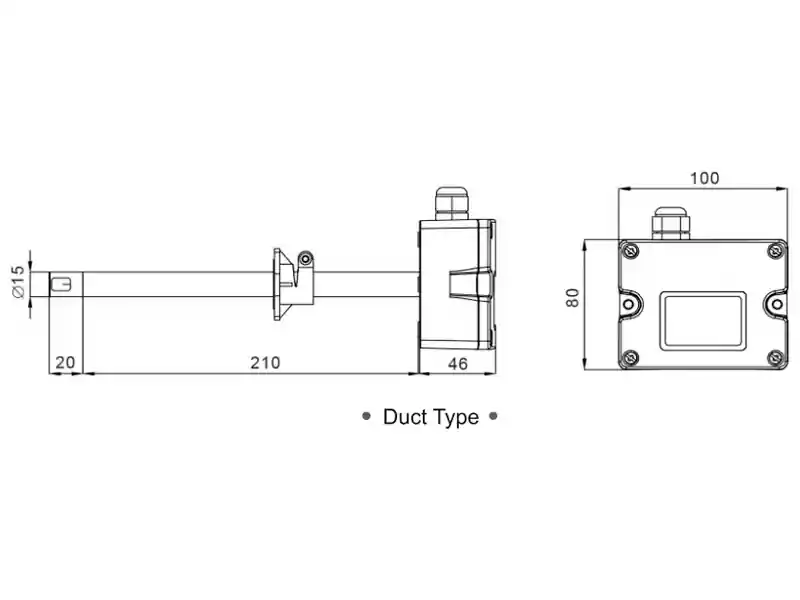

Como instalar o M-LFS10-V11N no duto?

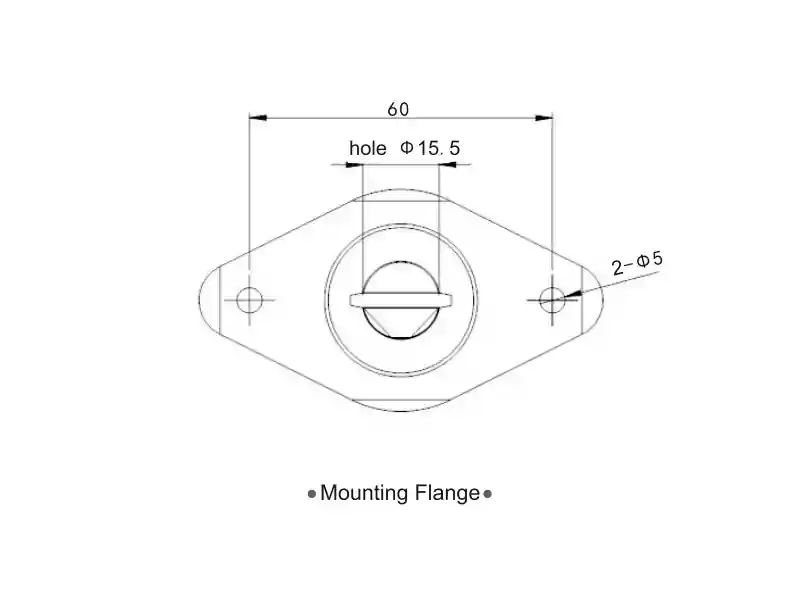

Faça um furo de 15,5 mm no duto, fixe o flange com dois parafusos e insira a haste até a profundidade desejada. Depois, trave a haste no flange e vede o furo para evitar vazamento de ar. A fixação por flange é o método recomendado para o M-LFS10-V11N.

Em que posição a ponta do sensor deve ficar?

A entrada de ar da ponta do M-LFS10-V11N deve ficar alinhada com o sentido do fluxo, com o sensor paralelo à velocidade do ar. Prefira trechos retos, longe de curvas, registros e ventiladores, onde o perfil de velocidade é mais uniforme.

O M-LFS10-V11N tem display?

Não. O M-LFS10-V11N é a versão sem display, indicada para dutos acima do forro e casas de máquinas, onde a leitura é feita no supervisório. A família LFS10 também é fabricada com display LCD, sob consulta com a equipe da Mercato.

Como manter o sensor limpo?

A ponta do M-LFS10-V11N não deve ser tocada nem esfregada, e não se usam ferramentas para limpá-la. Em dutos com muita poeira, uma inspeção periódica da ponta do sensor mantém a precisão da leitura de velocidade.

Qual é a diferença entre o M-LFS10-V11N e o AVUL-3DA1?

Os dois são transmissores de velocidade do ar de duto com saída analógica e faixa selecionável. O M-LFS10-V11N é a opção da Mercato, com faixa de até 30 m/s e alimentação em 24 V. O AVUL-3DA1 atende projetos que já especificam a linha Dwyer.

Como calcular a vazão a partir da velocidade?

Multiplique a velocidade medida pelo M-LFS10-V11N pela área da seção do duto. Em um duto de 0,5 × 0,4 m, com 0,2 m², uma velocidade de 5 m/s corresponde a 1 m³/s, ou 3600 m³/h. Como a velocidade varia na seção, a haste deve ficar no ponto que represente a média.

Existem outras configurações do M-LFS10?

Sim. A família LFS10 é fabricada com saída analógica de 0-10 V e 4-20 mA ou com RS485 Modbus, em versão de duto ou com sonda separada do gabinete, e com ou sem display. Para outra configuração, consulte a equipe da Mercato.
